2024 στρογγυλός σωλήνας αλουμινίου T3

Σύμφωνα με το ASTM B221, το AMS 4171 και το EN 755-2 διεθνή πρότυπα, 2024- στρογγυλές σωλήνες αλουμινίου T3 διαθέτουν σύνθεση με ακρίβεια βελτιστοποιημένη για εφαρμογές αεροδιαστημικής:

Πρωτογενή στοιχεία:

Χαλκός (Cu): 3.8-4.9% (Έντυπα ενισχύοντας τα ιζήματα AL₂CU)

Μαγνήσιο (mg): 1.2-1.8% (ενισχύει την αντίσταση στη διάβρωση)

MANGANESE (MN): 0.3-0.9% (βελτιώνει τη σκλήρυνση εργασίας)

Βασικό υλικό:

Αλουμίνιο (AL): μεγαλύτερο ή ίσο με 93,5% (ισορροπία)

Όρια ακαθαρσίας:

Σίδηρος (Fe): λιγότερο από ή ίσο με 0,50%

Σιλικόν (SI): λιγότερο από ή ίσο με 0,50%

Ψευδάργυρος (zn): λιγότερο από ή ίσο με 0,25%

Titanium (Ti): λιγότερο από ή ίσο με 0,15%

Third-party validation through NORSOK M650 chemical verification ensures batch-to-batch consistency. The precise Cu/Mg ratio (2.5:1 optimal) enables effective precipitation hardening during natural aging cycles. This alloy is designated as UNS A92024 under unified numbering system standards and meets Boeing BMS 7-260 και Airbus AIMS 05-01-005 Προδιαγραφές αεροδιαστημικής.

2024- t3 επιδεικνύει εξαιρετικές αναλογίες αντοχής προς βάρος κρίσιμων για εφαρμογές υψηλής πίεσης:

Το κράμα υποστηρίζει:

85% της αντοχής θερμοκρασίας δωματίου σε 120 μοίρες

Αναλογία ευαισθησίας 1,25 (kt =3)

27% υψηλότερη ικανότητα κυκλικής τάσης από 6061- T6

Πλήρως αναστρέψιμο όριο τάσης: 125 MPa (R =-1)

Η αλληλουχία T3 Temper περιλαμβάνει ακριβώς ελεγχόμενα στάδια επεξεργασίας:

Θεραπεία με λύση:

495 βαθμοί ± 5 βαθμοί για 20-30 λεπτά (διάλυση φάσης)

Κλίβοι ελεγχόμενοι από ατμόσφαιρα με ομοιομορφία ± 3 βαθμών

Σβήσιμο:

Rapid water quenching (>Ποσοστό ψύξης 200 βαθμών /δευτερολέπτων)

Χρόνος μεταξύ φούρνου και δεξαμενής απόσβεσης:<15 seconds

Ψυχρή εργασία:

3-5% μείωση μέσω pilgering ή stretch seathing

Ο ρυθμός καταπόνησης που ελέγχεται στο 0.5-2% ανά λεπτό

Φυσική γήρανση:

Ελάχιστο 96-120 ώρες σε 25 μοίρες

Σχετική υγρασία<65%

Προκύπτουσα μικροδομή:

Μέγεθος κόκκων: ASTM 6-7 (15-30 μm)

S '(al₂cumg) Κατανομή κατακρημνίσεων

Πυκνότητα εξάρθρωσης: 10⁰/cm2

Όριο ανακρυστάλλωσης: 260 μοίρες

Η θερμική επεξεργασία μετά από 100 βαθμοί απαγορεύεται λόγω της ευαισθησίας της απόσβεσης και του κινδύνου προτιμησιακής βροχόπτωσης στα όρια των κόκκων .

Κατασκευάστηκε για να καλύψει τις αεροδιαστημικές ανοχές:

Επιλογές επεξεργασίας:

Κοπή: CNC λειαντικό πριόνισμα (± 0,1mm) ή EDM

Η λείανση επιφάνειας για το ρουλεμάν ταιριάζει (RA<0.4μm)

CNC End-Forming για σύνθετες γεωμετρίες άρθρωσης

Παθητικοποίηση ανά mil-std -753 c

Αξιολογήσεις περιβαλλοντικών επιδόσεων

*Με σωστή προστασία επιφάνειας

Συστήματα προστασίας:

Ανοδιωτικός:

Χρωμικό οξύ (τύπος Ι): 8-12 μm πάχος

Θειικό οξύ (τύπος II): 15-25 μm πάχος

Επικαλύψεις:

Ηλεκτρολυτική οξείδωση στο πλάσμα: 50-70 μm κεραμικό στρώμα (400-600 hv)

Epoxy-Polyurethane: 120μm DFT (>2000 ώρες σπρέι αλατιού)

Καθοδική προστασία: Πλούσια σε ψευδάργυρο εκκινητές (περιεχόμενο 85% Zn)

Παράμετροι βελτιστοποίησης

Μετρήσεις απόδοσης:

Δείκτης μη δυνατότητας μηχανικής: 70% (βασική γραμμή: 2011- t 3=100%)

Τραχύτητα επιφάνειας: RA 0.8μm εφικτό

Chip control: Requires HP coolant >70 μπαρ

Προσδόκιμο ζωής εργαλείων: 30 λεπτά συνεχής κοπή

Θερμική παραμόρφωση:<0.05mm at 80°C

Η συγκόλληση σύντηξης δεν συνιστάται
Η ευαισθησία των ρωγμών HAZ υπερβαίνει το 80% (AWS D1 . 2). Εγκεκριμένες εναλλακτικές λύσεις:

Συγκόλληση αναταραχής τριβής (FSW)

Περιστροφή εργαλείων: 800-1, 200 σ.α.λ.

Ταχύτητα Traverse: 60-150 mm/min

Διάμετρος ώμου: πάχος 1,2 × τοιχώματος

Z-force control: 8-15 kn

Συγκόλληση

Δομικά εποξικά: FM73 ή EA9394 (μεγαλύτερη ή ίση με διάτμηση 20MPa)

Surface Prep: Επικάλυψη μετατροπής χρωμικού (MIL-C -5541)

Κύκλος σκλήρυνσης: 120 βαθμοί /2 ώρες κάτω από 50kpa πίεση

Μηχανική στερέωση

Pins Hi-Lok: Δύναμη διάτμησης 65kn (6mm Ø)

Απόσταση από πριτσίνια: μεγαλύτερη ή ίση με απόσταση ακμής διαμέτρου 4 × διαμέτρου

Ζώνη αποκλεισμού παράπλευρης ζημιάς: διάμετρο 1,5 × συνδετήρα

Ανεξάρτητη κατασκευή: Δεν υπάρχουν διαμήκους γραμμές συγκόλλησης

Φινίρισμα επιφάνειας: RA μικρότερη ή ίση με 0,8μm (φινίρισμα μύλου), γυαλιστερό σε RA 0,1μm

Οπτική επιθεώρηση: ανά AMS 2771 Class A

Όρια ελαττωμάτων:

No inclusions >0,3mm (ASTM B557)

Γρατζουνιές<0.05mm depth

Οι γραμμές μήτρας που δεν υπερβαίνουν το 0,1 μm RA

Πρωτόκολλα καθαρισμού:

Υπερηχητική αποζημίωση (AMS 2646)

Χάραξη οξέος για συγκολλητικούς δεσμούς

Μη καταστροφικές δοκιμές

Ultrasonic: Level B (EN 1714) detecting flaws >0,8 χιλιοστά

Ρεύμα Eddy: ASTM E309 (ευαισθησία 0,5mm)

Dye Penetrant: ASME Τμήμα V Άρθρο 6

Υδροστατική: πίεση δοκιμής 50MPa για 30 δευτερόλεπτα

Μηχανική δοκιμή

Εφελκυσμός: ASTM E8 σε πολλαπλές θερμοκρασίες

Σκληρότητα: Κλίμακα Rockwell B (ASTM E18)

Impact: Charpy V-Notch στο -65 βαθμό (min . 4 j)

Πιστοποιήσεις

NADCAP AC7117 (δοκιμή υλικών)

AS9100 Αεροδιαστημική ποιότητα

PED 2014/68/ΕΕ κατηγορία IV

ISO 9001: 2015 Διαχείριση Ποιότητας

Εφαρμογές αεροδιαστημικής: Τα συστατικά γραναζιών προσγείωσης, τα συστήματα καθοδήγησης πυραύλων, τα περιβλήματα ενεργοποιητών, οι υδραυλικές γραμμές και οι ενισχύσεις του πτερυγίου, όπου ο λόγος δύναμης προς βάρος είναι κρίσιμη .

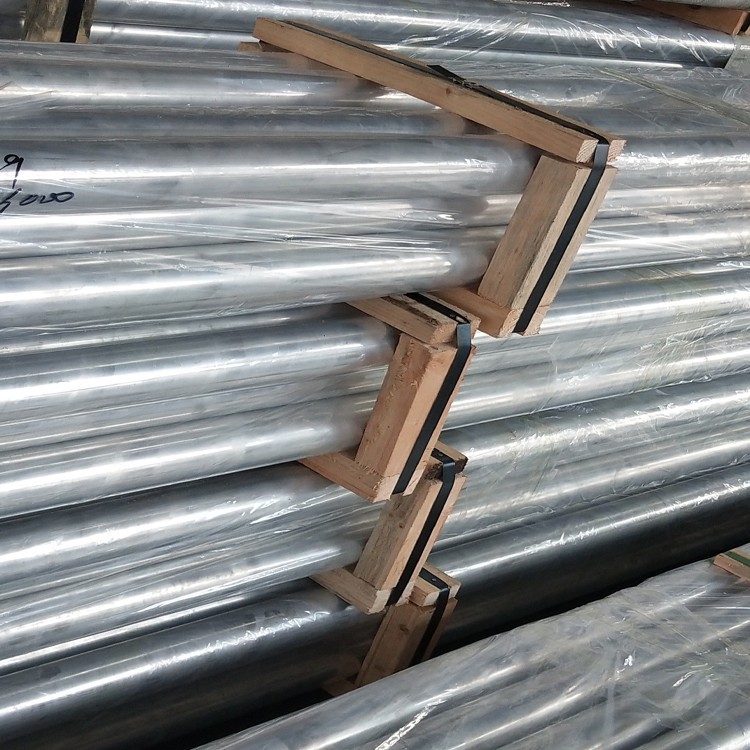

Συσκευασία: VCI Paper + Film PE διπλού στρώματος με αποξηραμένη, ISPM 15 Συμμαχικά ξύλινα κιβώτια . Τυπική ώρα παράδοσης: 8 εβδομάδες .
