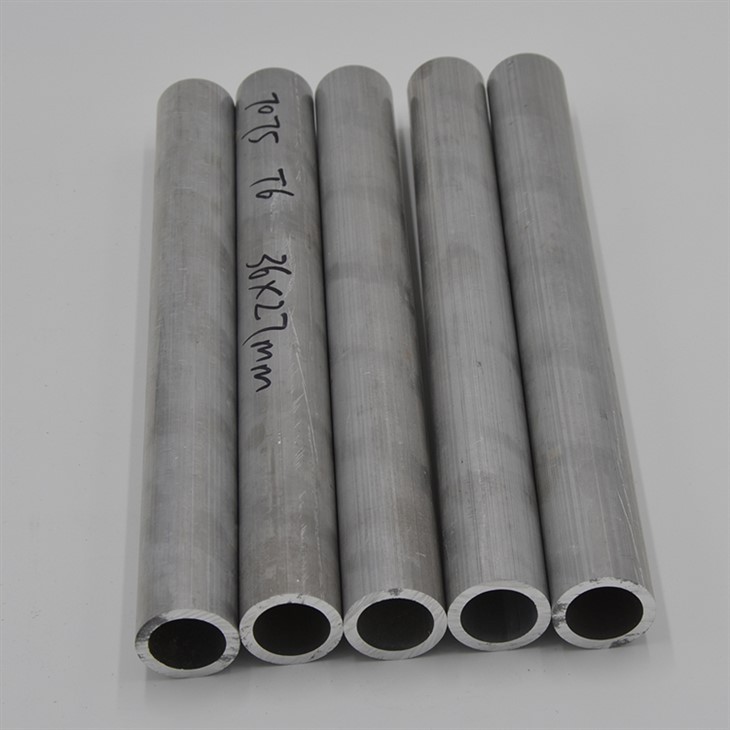

1 (2)

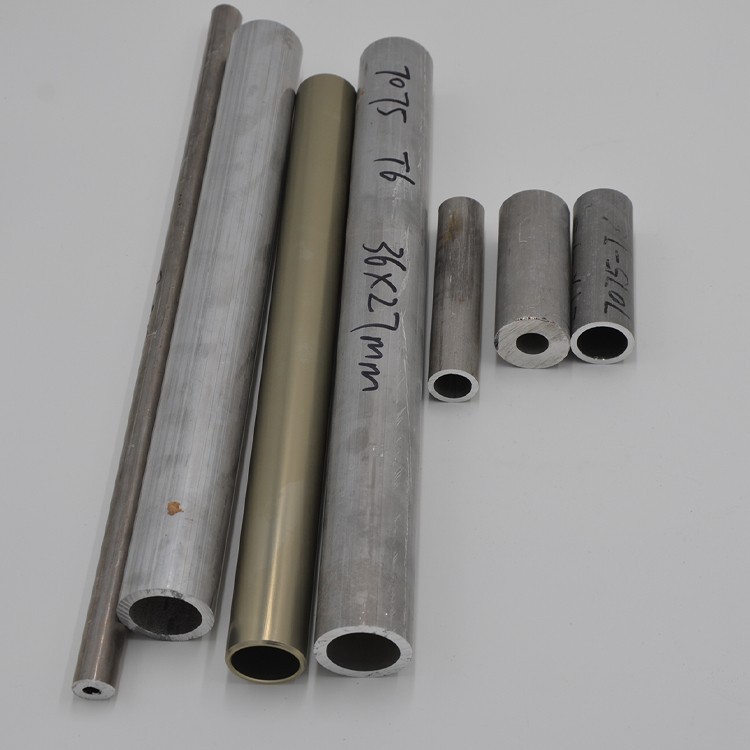

1 (3)
1/2
<< /span>
>

5052 σωλήνας αλουμινίου

5052 Εξαιρετικά αλουμινένια σωλήνα χωρίς εξάλειψη είναι μια εξαιρετική επιλογή για πολλές βιομηχανικές εφαρμογές . Είναι κατασκευασμένο από κράμα αλουμινίου υψηλής ποιότητας και έχει εξαιρετική αντοχή στη διάβρωση, καθιστώντας την πολύ κατάλληλη για χρήση σε σκληρά περιβάλλοντα .

1. Σύνθεση υλικού και πρότυπα



Σύμφωνα με τα πρότυπα ASTM B210, AMS 4005 και EN 573-3, 5052 σωληνώσεις αλουμινίου διαθέτουν μια σύνθεση κράματος εμπλουτισμένου με μαγνήσιο βελτιστοποιημένη για θαλάσσιες και βιομηχανικές εφαρμογές:

Πρωτογενή στοιχεία:

Μαγνήσιο (mg): 2.2-2.8% (ενισχύει την αντοχή και τη διάβρωση)

Chromium (CR): 0.15-0.35% (βελτιώνει την αντοχή στη διάβρωση της διάβρωσης)

Βασικό υλικό:

Αλουμίνιο (AL): μεγαλύτερο ή ίσο με 96,8% (ισορροπία)

Όρια ακαθαρσίας:

Σίδηρος (FE): Λιγότερο ή ίσο με 0,40%

Σιλικόν (SI): Λιγότερο ή ίσο με 0,25%

Χαλκός (Cu): λιγότερο από ή ίσο με 0,10%

Μαγγάνιο (MN): λιγότερο από ή ίσο με 0,10%

Ψευδάργυρος (zn): λιγότερο από ή ίσο με 0,10%

Το κράμα παρέχεται σε στρεβλωμένες στρεβλώσεις, συμπεριλαμβανομένων των H32 (¼ σκληρό), H34 (½ σκληρό) και H38 (πλήρης σκληρή) ανά προδιαγραφή ASTM B210 . επαλήθευση τρίτου μέρους μέσω του NADCAP AC7117 εξασφαλίζει συνεπή κατανομή χρωμίου για την αντίσταση του χλωριού σε χλωριούχο περιβάλλον.



2. απόδοση αντοχής



Το 5052 επιδεικνύει ανώτερες αναλογίες ολκιμότητας προς αντοχή ιδανικών για δοχεία πίεσης και δομικές μορφές:

Ιδιοκτησία

H32 Θερμοκρασία

H34 Θερμοκρασία

H38 Θερμοκρασία

Πρότυπο δοκιμής

Αντοχή εφελκυσμού (RM)

195-240 MPA

230-275 MPA

270-305 MPA

ASTM E8

Αντοχή απόδοσης (RP0.2)

160-195 MPA

195-230 MPA

250-285 MPA

ASTM E8

Επιμήκυνση στο διάλειμμα (%)

12-18%

8-12%

5-8%

ASTM E8

Δύναμη διάτμησης

125 MPa

145 MPa

170 MPa

ASTM B769

Πίεση έκρηξης (OD20 × WT2mm)

18.5 MPa

23.1 MPa

28.7 MPa

ASTM B641

Αντοχή κόπωσης (10⁷ κύκλοι)

100 MPa

115 MPa

130 MPa

ISO 1099

Αντίκτυπο αντίκτυπου (20 μοίρες)

27 J

22 J

15 J

ASTM E23

Retains >95% αντοχή σε -40 βαθμό και αποδεικνύει συνεπή αντοχή απόδοσης εντός 2% των τιμών εφελκυσμού .



3. Θερμική επεξεργασία και επεξεργασία



Ως κράμα που δεν αντιμετωπίζεται με θερμότητα, οι μηχανικές ιδιότητες επιτυγχάνονται μέσω της σκλήρυνσης του στελέχους:

Διαδικασία ψυχρής εργασίας

Ζεστό κύλινδρο: Αρχική μείωση σε 400-450 βαθμό σε πάχος 12mm

Ψυχρό σχέδιο: 15-25% μείωση της περιοχής ανά πέρασμα

H32: 8-15% Συνολική μείωση

H34: 16-24% Συνολική μείωση

H38: 25-30% Συνολική μείωση

Σταθεροποίηση: 150 βαθμοί για 60 λεπτά για την ανακούφιση των υπολειμματικών τάσεων

Προκύπτουσα μικροδομή

Μέγεθος κόκκων: ASTM 7-10 (5-15 μm επιμήκεις κόκκοι)

Πυκνότητα εξάρθρωσης: 10⁹/cm² (H32) έως 10⁰/cm² (H38)

Συντελεστής υφής:<0.7 for deep drawing applications

Όριο ανακρυστάλλωσης: 260-280 βαθμός

Η ανόπτηση μετά τη δημιουργία επιτρέπεται σε 345 βαθμούς για ανακούφιση από το στρες χωρίς υποβάθμιση ιδιοκτησίας .



4. Διαστάσεις & προσαρμογή



Κατασκευασμένα σε πρότυπα θαλάσσιων μηχανικών με ενισχυμένα επιδόματα διάβρωσης:

Παράμετρος

Τυποποιημένο εύρος

Ανοχή ακριβείας

Προσαρμοσμένες επιλογές

Εξωτερική διάμετρο

{0} mm

± 0,1% OD

Οβάλ/ορθογώνια προφίλ

Πάχος τοίχου

{0} mm

+10%/-5% wt

Μεταβλητά τμήματα τοίχου

Μήκος

1-12 m

+3 mm/-0 mm

Μήκη σπειροειδών 30m+

Ευθύτητα

-

1mm/m max .

± 0,3mm/m

Οβάλφλη

-

Λιγότερο από ή ίσο με 1,0% TIR

Λιγότερο από ή ίσο με 0,3% TIR

Ακτίνα κάμψης (min)

1,5 × OD

±5%

Σφιχτή ακτίνα: 0,75 × OD

Δυνατότητες κατασκευής:

CNC Rotary Draw Bending (στροφές έως 180 μοιρών)

Υδροφορμοποίηση για σύνθετες διατομές

Εκτεταμένα άκρα για τη σύνδεση σωλήνα σε σωλήνα

Νήμα rolling ανά ASME B 1.20.1



5. ιδιότητες αντίστασης διάβρωσης



Αξιολογήσεις περιβαλλοντικών επιδόσεων

Περιβάλλο

Βαθμολογία ISO 9223

Ρυθμός διάβρωσης (μm/έτος)

Σύσταση προστασίας

Θαλάσσιος υπεράκτιος

RC5 (Εξαιρετική)

<5 μm/yr

Mil-prf -85582 θαλάσσιο παλτό

Χημική διαδικασία

RC4 (καλό)

8-20 μm/έτος

Επένδυση PVDF

Παράκτια ατμόσφαιρα

RC4 (καλό)

5-15 μm/έτος

Anodize Τύπος IIB

Έκθεση με αλάτι

RC4 (καλό)

10-25 μm/έτος

Επίστρωση κεραμικής εποξικής



Συστήματα προστασίας:

Ανοδιωτικός:

Τύπος IIB (σκληρό παλτό): 25-75 μm πάχος

Χρωμικό οξύ (τύπος Ι): 5-8 μm για λεπτές τοίχους

Επικαλύψεις:

Συστήματα φθορίου (PVDF): 30-50 μm DFT (30- Έτος εγγύηση)

Κεραμικά τροποποιημένα εποξικά: 200 μm DFT

Θερμικό αλουμίνιο ψεκασμού (TSA): στρώμα ψεκασμού 150μm τόξου

Γαλβανική απομόνωση: Διηλεκτρικά συνδικάτα για διαφορετικές μεταλλικές συνδέσεις



6. Χαρακτηριστικά δυνατότητας



Παράμετροι βελτιστοποίησης

Λειτουργία

Υλικό εργαλείου

Ταχύτητα (m/min)

Τροφοδοσία (mm/rev)

Σημειώσεις

Στροφή

Καρβίδιο k01

300-500

0.20-0.40

Θετικές γεωμετρίες γραννών

Αλεσμα

Καρβίδιο k10

400-600

0.10-0.20

6- Flute End Mills Preferred

Γεώτρηση

Κασσίτερος

70-100

0.05-0.12

Γωνία σημείου 118 βαθμών

Τρύπημα

HSS-CO8

15-25

Αντιστοιχισμένος με το γήπεδο

85% βάθος νήματος



Μετρήσεις απόδοσης:

Δείκτης μη δυνατότητας μηχανικής: 80% (βασική γραμμή: 2011- t 3=100%)

Τραχύτητα επιφάνειας: RA 0.4 μm επιτεύξιμο

Κατασκευασμένη αντίσταση άκρων: Κατηγορία 3 (ISO 3685)

Σχηματισμός τσιπ: Συνεχές μάρκες που απαιτούν διακόπτες

Σύσταση ψυκτικού: 7-10% συγκέντρωση γαλακτώματος



7. Μεθόδους συγκόλλησης και σύνδεσης



Εξαιρετική συγκόλληση σύντηξης
Οι GTAW και GMAW εγκρίθηκαν ανά AWS D1.2 Διαδικασίες:

Η Ηλεκτροσυγκόλληση Αερίου Τανγστέν (GTAW)

Σύρμα πλήρωσης: ER5356 (ALMG5CR) ή ER5556

Αέριο θωράκισης: AR +25-30% He Mixture

Εισαγωγή θερμότητας:<1.2 kJ/mm

Interpass temp:<100°C

Σύνδεση σωλήνα προς σωλήνα

Τροχιακή συγκόλληση:

Ταχύτητα περιστροφής: 4-10 rpm

Τρέχουσα παλμό: 150Hz με 40% φόντο

Συγκολλητικός:

Πλήριση αλουμινίου-σιλικόν: Baisi -4 (4047 κράμα)

Θερμοκρασία φακών: 590-620 βαθμός

Μηχανικές συνδέσεις:

Εξαρτήματα Swagelok: Έως 400bar πίεση εργασίας

Victaulic αυλακωτό συζεύξεις: εύρος μεγέθους 15-300 mm



8. Φυσικές ιδιότητες



Ιδιοκτησία

Αξία

Πρότυπο δοκιμής

Πυκνότητα

2.68 g/cm3

ASTM B311

Θερμική αγωγιμότητα (25 μοίρες)

138 W/m·K

ASTM E1461

CTE (20-100 βαθμός)

23,8 μm/m · βαθμός

ASTM E228

Ηλεκτρική αντίσταση

47 nΩ·m

ASTM B193

Μέτρο ελαστικότητας

70.3 GPA

ASTM E111

Μαγνητική διαπερατότητα

1.02 μH/m

ASTM A342

Ταχύτητα ήχου

5150 m/s

ASTM E494

Εκπομπή (100 βαθμοί)

0,10 (γυαλισμένο)

ASTM C835

Ανακλαστικότητα (ορατή)

75-85%

ASTM E903



9. πρότυπα ποιότητας επιφάνειας



Ανεξάρτητα (ASTM B210) ή συγκολλημένη (ASTM B491) Κατασκευή

Επιφανειακά φινιρίσματα:

Mill Finish: ra 0.5-1.5 μm

Smooth Finish: RA 0.2-0.5 μm (για εφαρμογές υγιεινής)

Mirror Polish: RA<0.025μm achievable

Ταξινόμηση ελαττωμάτων (en 10246-14):

Γρατζουνιές: λιγότερο από ή ίσες με βάθος 0,03mm

Γραμμές μήτρας: λιγότερο από ή ίσες με 0,1% OD

Μέγεθος ένταξης: λιγότερο από ή ίσο με 0,2mm

Χωρίς ορατή ραφή σε συγκολλημένους σωλήνες

Πρωτόκολλα καθαρισμού:

Ηλεκτροθεία ανά ASTM B912

Αποσύνδεση στο AMS 2658 Class D



10. Πιστοποιήσεις & δοκιμές



Μη καταστροφικές δοκιμές

Ρεύμα Eddy: ASTM E309 με ευαισθησία 0,25mm

Υδροστατική: πίεση σχεδιασμού 1,5 × για 60 δευτερόλεπτα

Δοκιμή διαρροής ηλίου:<10⁻⁶ mbar·L/s sensitivity

Μέτρηση υπερήχων τοιχώματος: ± 0,01mm ανάλυση

Υλικές πιστοποιήσεις

Το Norsok M650 εγκρίθηκε για υπεράκτιες αιτήσεις

PED 2014/68/ΕΕ Παράρτημα I Συμμόρφωση

FDA CFR 21.177.1500 για επαφή με φαγητό

Ad {{0}} merkblatt hp0 εγκρίθηκε για δοχεία πίεσης

Το πιστοποιητικό έγκρισης τύπου μητρώου Lloyd

Θαλάσσιες εφαρμογές: Οι διεισδύσεις του κύτους, τα κιγκλιδώματα, οι ιστοί, οι εναλλάκτες θερμότητας, οι γραμμές καυσίμου και τα εξαρτήματα αφαλάτωσης όπου η αντίσταση στη διάβρωση του θαλασσινού νερού είναι πρωταρχική .

Συσκευασία: CAPS FOAM-END VCI + ΚΑΛΥΜΜΑΤΑ ΣΥΝΔΕΣΗΣ, ΞΥΛΙΝΑ ΚΑΤΑΡΤΙΣΜΑΤΑ ΜΕ ΠΟΛΙΤΙΣΜΟΣ ΠΟΛΙΤΙΚΗΣ ΥΠΟΧΡΕΙΑΣ . Τυπική ώρα παράδοσης: 4 εβδομάδες για αποθηκευμένα μεγέθη .
