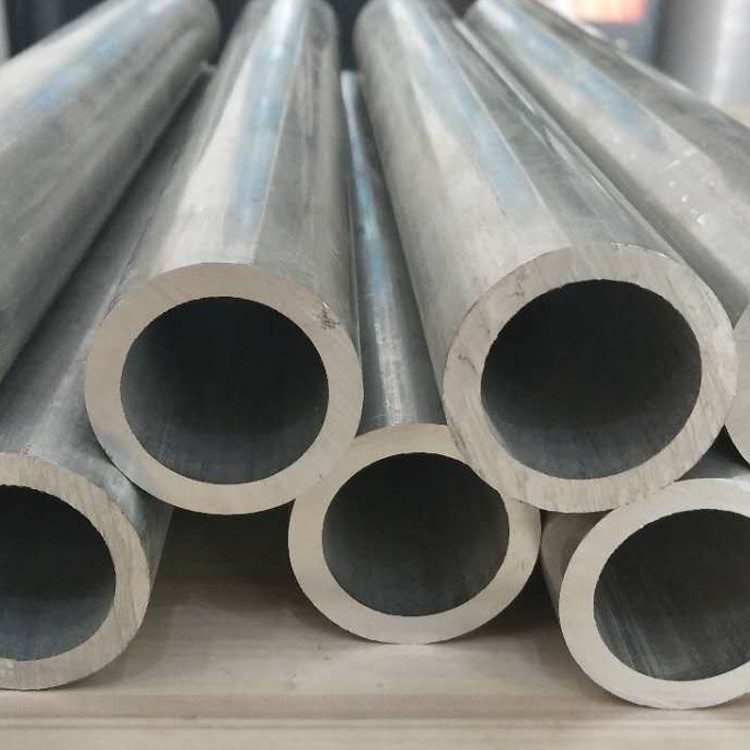

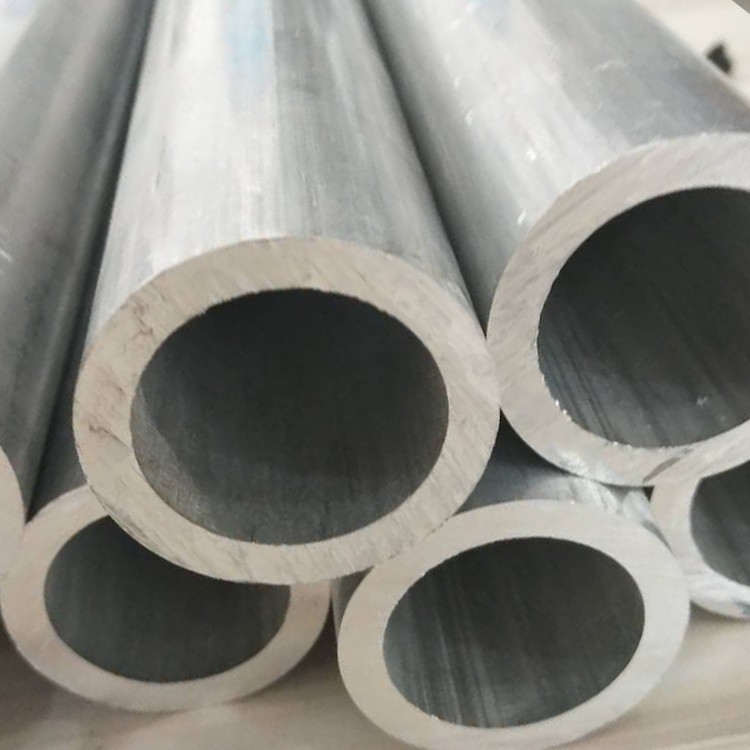

3003 Στρογγυλό σωλήνα αλουμινίου

3003 Ο σωλήνας αλουμινίου χωρίς ραφή είναι ένα πολυλειτουργικό υλικό και υψηλής απόδοσης που χρησιμοποιείται ευρέως σε πολλαπλές βιομηχανίες .

Αποστολή ερώτησής

1. Σύνθεση υλικού και πρότυπα

Σύμφωνα με τα πρότυπα ASTM B210, ASTM B491 και EN 573-3, 3003 στρογγυλή σωλήνωση αλουμινίου διαθέτει μια διαμόρφωση κράματος που έχει ενισχυθεί με μαγγάνιο βελτιστοποιημένη για ανώτερη αντοχή στη διάχυση και τη διάβρωση:

Πρωτογενή στοιχεία:

MANGANESE (MN): 1.0-1.5% (αυξάνει την αντοχή χωρίς να διακυβεύεται η ολκιμότητα)

Μαγνήσιο (mg): λιγότερο από ή ίσο με 0,10% (ποσότητες ιχνοστοιχείων για την επεξεργασία)

Βασικό υλικό:

Αλουμίνιο (AL): μεγαλύτερο ή ίσο με 97,8% (ισορροπία)

Όρια ακαθαρσίας:

Σίδηρος (Fe): Λιγότερο ή ίσο με 0,7%

Σιλικόν (SI): λιγότερο από ή ίσο με 0,6%

Χαλκός (Cu): 0.05-0.20%

Ψευδάργυρος (zn): λιγότερο από ή ίσο με 0,10%

Παρέχονται σε στρεβλωμένες θερμοκρασίες, συμπεριλαμβανομένων των H14 (¼ σκληρό), H18 (½ σκληρό) και O (ανόπτηση) ανά ASTM B210 προδιαγραφές . πιστοποιημένες στο MIL-T-5062 Β για θαλάσσια εφαρμογές και NSF/ANSI 61 για το Potable Water Systems=ομοιόμορφη αντίσταση στη διάβρωση .

2. απόδοση αντοχής

Το 3003 προσφέρει εξαιρετική ψυκτική ικανότητα με μέτρια αντοχή για δομικές εφαρμογές:

Ιδιοκτησία	O ψυχραιμία	H14 Temper	H18 Temper	Πρότυπο δοκιμής
Αντοχή εφελκυσμού (RM)	110-145 MPA	145-180 MPA	170-215 MPA	ASTM E8
Αντοχή απόδοσης (RP0.2)	35-50 MPA	125-150 MPA	160-195 MPA	ASTM E8
Επιμήκυνση στο διάλειμμα (%)	25-35%	8-15%	4-8%	ASTM E8
Απόδοση συμπίεσης	40 MPa	130 MPa	165 MPa	ASTM E9
Δύναμη διάτμησης	75 MPa	100 MPa	130 MPa	ASTM B769
Αντοχή κόπωσης (10⁷ κύκλοι)	60 MPa	75 MPa	95 MPa	ISO 1099
Βαθιά αναλογία σχεδίασης (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >90% ολκιμότητα σε -196 βαθμό και παρουσιάζει εξαιρετικές ιδιότητες σχηματισμού σε πράξεις ψυχρής εργασίας .

3. Θερμική επεξεργασία και επεξεργασία

Ως κράμα που δεν αντιμετωπίζεται με θερμότητα, οι μηχανικές ιδιότητες επιτυγχάνονται μέσω της σκλήρυνσης του στελέχους:

Διαδικασία ψυχρής εργασίας

Ζεστό κύλινδρο: Αρχική επεξεργασία σε 370-480 βαθμό σε πάχος 8mm

Ψυχρό σχέδιο: Διαδοχικές μειώσεις που επιτυγχάνονται:

O Temper: Πλήρης ανόπτηση σε 415 μοίρες

H14: 7-15% μείωση της περιοχής

H18: 25-30% μείωση της περιοχής

Ενδιάμεση ανόπτηση: 315-345 βαθμός για 2 ώρες ανά μείωση κατά 50%

Προκύπτουσα μικροδομή

Μέγεθος κόκκων: ASTM 6-9 (10-30 μm Equiaxed κόκκοι)

Διασποράς: σωματίδια φάσης AL₆ (MN, FE) (<0.5μm)

Πυκνότητα εξάρθρωσης: 10⁷/cm² (o) έως 10⁰/cm² (H18)

Συντελεστής υφής:<0.65 for deep drawing applications

Όριο ανακρυστάλλωσης: 250-280 βαθμός

4. Διαστάσεις & προσαρμογή

Κατασκευάζεται σε ακριβείς ανοχές για HVAC και αρχιτεκτονικές εφαρμογές:

Παράμετρος	Τυποποιημένο εύρος	Ανοχή ακριβείας	Προσαρμοσμένες επιλογές
Εξωτερική διάμετρο	3-400 mm	± 0,1% OD	Ελλειπτικά προφίλ
Πάχος τοίχου	0.3-8 mm	± 8% WT	Κωνικά τμήματα
Μήκος	0.5-12 m	+2 mm/-0 mm	Περιτυλιγμένο μέχρι 60μ.
Ευθύτητα	-	1 . 5mm/m max.	± 0,5mm/m
Οβάλφλη	-	Λιγότερο από ή ίσο με 1,2% TIR	Λιγότερο από ή ίσο με 0,5% TIR
Ακτίνα κάμψης (min)	1,0 × OD	-	Ελάχιστο 0,6 × OD

Ειδική κατασκευή:

Σχηματίζοντας επέκταση για συνδέσεις εναλλάκτη θερμότητας

Περιστροφική ταλάντευση για μείωση κωνικής

Custom End Forming (φλόγα, χάντρα, διόγκωση)

Roll Grooving για μηχανικές αρθρώσεις

Διαμορφώσεις σπειροειδούς σωλήνα

5. ιδιότητες αντίστασης διάβρωσης

Δεδομένα περιβαλλοντικών επιδόσεων

Περιβάλλο	Βαθμολογία ISO 9223	Ρυθμός διάβρωσης (μm/έτος)	Σύσταση προστασίας
Γλυκό νερό	RC1 (εξαιρετική)	<0.5 μm/yr	Εσωτερική παθητικότητα
Χημικός χειρισμός	RC2 (εξαιρετική)	1-3 μm/έτος	Επένδυση πολυαιθυλενίου
Παράκτια ατμόσφαιρα	RC3 (καλό)	3-8 μm/έτος	Επικάλυψη μετατροπής χρωμικών
Βιομηχανικός χώρος	RC3 (καλό)	8-15 μm/έτος	Επικάλυψη σε σκόνη
Επεξεργασία τροφίμων	RC1 (εξαιρετική)	0,2 μm/έτος	Ηλεκτρολυτικός

Συστήματα προστασίας:

Παθητικότητα: Θεραπεία νιτρικού οξέος ανά ASTM B580

Επικαλύψεις:

Εποξυ-φαινολικές επικαλύψεις: 30-60 μm DFT

Πολυουρεθάνη: 40-80 μm για αντίσταση στην υπεριώδη ακτινοβολία

Γαλβανική προστασία: Μεταλλισμός ψεκασμού ψευδαργύρου + στεγανωτικό

Βιοκτονικές θεραπείες: Εγκοπολογία αργύρου για μικροβιακό έλεγχο

6. Χαρακτηριστικά δυνατότητας

Παράμετροι βελτιστοποίησης

Λειτουργία	Υλικό εργαλείου	Ταχύτητα (m/min)	Τροφοδοσία (mm/rev)	Σημειώσεις
Στροφή	Καρβίδιο k10	250-450	0.25-0.45	Απότομη θετική τσουγκράνα
Αλεσμα	Καρβίδιο k20	300-500	0.15-0.30	Εργαλεία υψηλής έλικας
Γεώτρηση	HSS-CO5	100-150	0.12-0.20	Γωνία σημείου 130 βαθμών
Τρύπημα	HSS-CO5	25-40	Αντιστοιχισμένος με το γήπεδο	Βάθος νήματος 90%

Μετρήσεις απόδοσης:

Δείκτης μη δυνατότητας μηχανικής: 95% (βασική γραμμή: 2011- t 3=100%)

Τραχύτητα επιφάνειας: RA 0.5μm επιτεύξιμη ξηρή κατεργασία

Κατασκευασμένη αντίσταση στην άκρη: Εξαιρετική (βαθμός 1 ανά ISO 3685)

Σχηματισμός τσιπ: Συνεχές σπειροειδείς μάρκες

Ζωή εργαλείων: 50% μεγαλύτερο από 6061 κράμα

Σύσταση ψυκτικού: ελάχιστη (5-7% γαλάκτωμα)

7. Μεθόδους συγκόλλησης και σύνδεσης

Εξαιρετική συγκόλληση σε διαδικασίες

Μεταλλική συγκόλληση τόξου αερίου (GMAW)

Σύρμα πλήρωσης: ER4043 (ALSI5) ή ER1100

Αέριο θωράκισης: AR + 25-30% He Mixture

Ταχύτητα σύρματος: 8-12 m/min (OD 12-50 mm)

Εισαγωγή θερμότητας: λιγότερο από ή ίσο με 0,8 kJ/mm

Συμμετοχές μεθόδων

Συγκόλληση:

Solders ψευδαργύρου-αλουμινίου: 390-450 βαθμός

Τύπος ροής: μη φορτωτικό οργανικό

Συγκόλληση:

Συγκολλητικά πολυουρεθάνης: 18-25 MPA διάτμηση

Epoxy Systems: 30-40 MPA εφελκυσμό

Μηχανική στερέωση:

Συνδέσεις άκρου με σφαιρίδια

Εξαρτήματα push-to-connect

Κύμα για μόνιμες αρθρώσεις

8. Φυσικές ιδιότητες

Ιδιοκτησία	Αξία	Πρότυπο δοκιμής
Πυκνότητα	2.73 g/cm3	ASTM B311
Θερμική αγωγιμότητα (25 μοίρες)	193 W/m·K	ASTM E1461
CTE (20-100 βαθμός)	23,2 μm/m · βαθμός	ASTM E228
Ηλεκτρική αγωγιμότητα	51% IACS	ASTM B193
Μέτρο ελαστικότητας	69.0 GPA	ASTM E111
Ειδική θερμότητα (100 βαθμοί)	897 j/kg · k	ASTM E1269
Συντελεστής θερμικής διαστολής	0,55 m/m βαθμός	ASTM D696
Ανακλαστικότητα (ορατή)	85%	ASTM E903
Εκπομπή (γυαλισμένη)	0.05	ASTM E423

9. πρότυπα ποιότητας επιφάνειας

Επιλογές τελειώματος:

Mill Finish: ra 0.8-1.2 μm

Βουρτσισμένο φινίρισμα: ra 0.3-0.6 μm

Mirror Polish: RA<0.1μm achievable

Satin Anodizing: RA 0,4μm

Κριτήρια επιθεώρησης (ASTM B491):

Επιφανειακές ατέλειες: λιγότερο από ή ίσες με βάθος 0,005mm

Σημάδια μήτρας: λιγότερο από ή ίσο με ύψος 0,05mm

Αποχρωματισμός: Κανένα

Oxide uniformity: >Κάλυψη 95%

Πρωτόκολλα καθαρισμού:

Αλκαλικός καθαρισμός ανά AMS 2647

Φωτεινή εμβάπτιση για διακοσμητικές εφαρμογές

Καθαρισμός ατμού για σωληνώσεις τροφίμων

10. Πιστοποιήσεις & δοκιμές

Πρωτόκολλα διασφάλισης ποιότητας

Χημική επαλήθευση:

Φασματομετρία οπτικής εκπομπής

Φασματοσκοπία μάζας ICP για ακαθαρσίες

Φυσική δοκιμή:

Δοκιμή ισοπέδωσης σε μείωση 60% OD

Δοκιμή αντίστροφης κάμψης: 180 μοίρες χωρίς ρωγμές

Δοκιμή υδροστατικής πίεσης: 3 × πίεση εργασίας

Μέθοδοι NDT:

Δοκιμές ρεύματος Eddy Per ASTM E309

Επαλήθευση πάχους υπερήχου τοιχώματος

Δοκιμή διαρροής ήλιου

Πιστοποιήσεις της βιομηχανίας

NSF/ANSI 61 για συστήματα πόσιμου νερού

ASME BPVC Τμήμα VIII Συμμόρφωση

FDA CFR 21.177.1500 (επαφή με φαγητό)

MIL-T -5062 B Ναυτική προδιαγραφή

PED 2014/68/ΕΕ Παράρτημα Ι

Η έγκριση τύπου μητρώου Lloyd

Πρωτογενείς εφαρμογές: Τα εξαρτήματα εναλλάκτη θερμότητας, οι σωλήνες συμπυκνωτή, τα συστήματα άρδευσης στάγδην, τα πλαίσια επίπλων, οι διακοσμητικές δομές, οι γραμμές χημικής μεταφοράς και τα κρυογονικά αγγεία, όπου η αντίσταση και η διαμόρφωση της διάβρωσης είναι κρίσιμα .

Συσκευασία: VCI Paper Interving + PE Wrap Bundles, Crosmating με ενισχυμένες γωνίες . Τυπική ώρα παράδοσης: 3 εβδομάδες για αποθηκευμένα μεγέθη .
