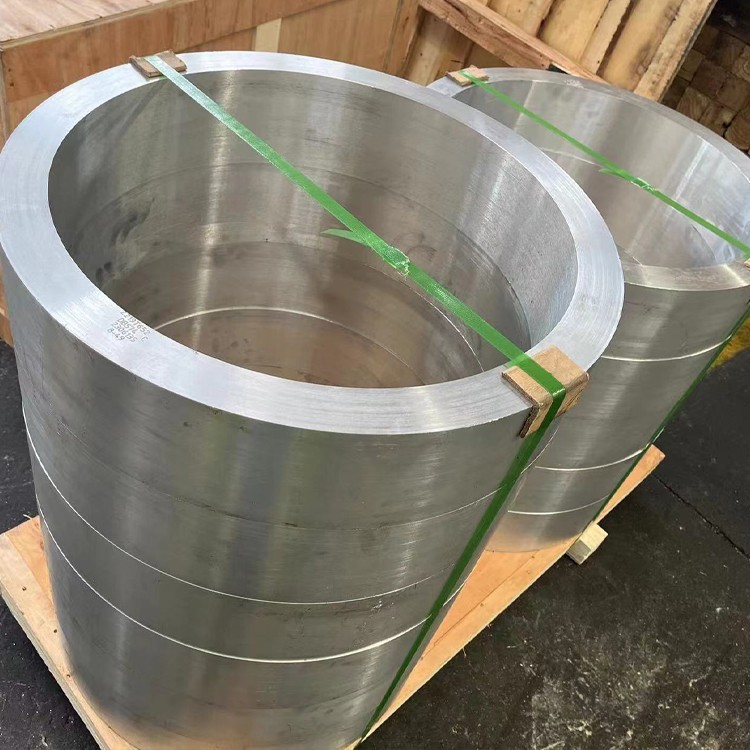

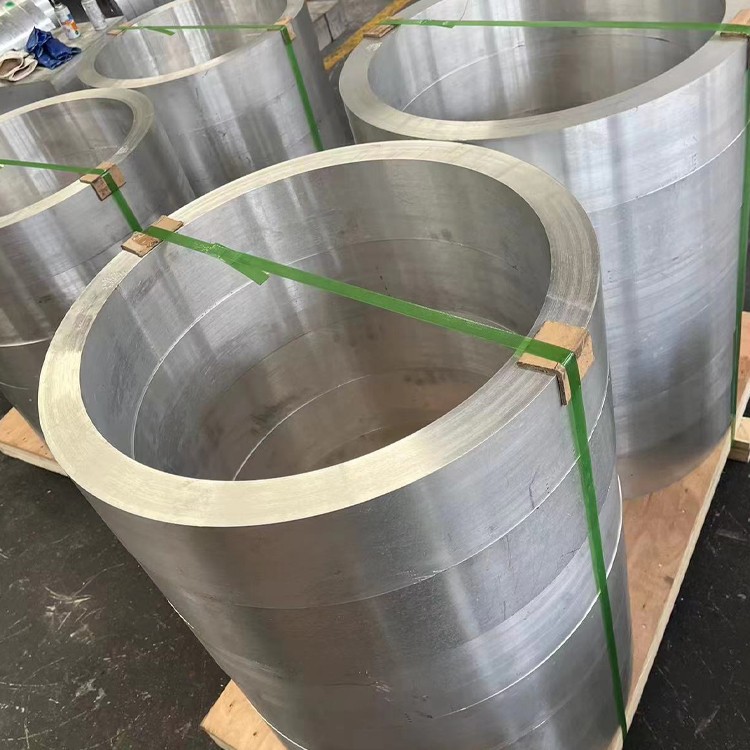

2Α12 αλουμινίου σφυρήλατο σωλήνα για αεροδιαστημική

Το 2A12 αλουμινίου σφυρηλατημένο σωλήνα είναι κατασκευασμένο από κράμα αλουμινίου 2A12, το οποίο χαρακτηρίζεται από την υψηλή αντοχή και τη σκληρότητα του . Αυτό το κράμα μπορεί να υποβληθεί σε θερμική επεξεργασία για περαιτέρω ενίσχυση των μηχανικών του ιδιοτήτων . λόγω των εξαιρετικών μηχανικών του και της απόδοσης της συγκόλλησης, το 2A12 αλουμινίου πλαστό σωλήνα χρησιμοποιείται ευρέως σε διάφορες βιομηχανικές εφαρμογές .}}}

Αποστολή ερώτησής

1. Σύνθεση υλικού & αεροδιαστημική διαδικασία σφυρηλάτησης

2Α12 (AA2124) Αεροδιαστημική βαθμίδα σφυρήλατων σωλήνων συμμορφώνονται με τα AMS 4157, ASTM B247 και MIL-T -9046 προδιαγραφές, που διαμορφώνονται για βέλτιστη αναλογία αντοχής προς βάρος σε συστατικά κρίσιμα για την πτήση:

Χημεία κράματος:

Χαλκός (Cu): 3.8-4.9% (Πρωτογενής ενίσχυση)

Μαγνήσιο (mg): 1.2-1.8% (σκλήρυνση βροχοπτώσεων)

MANGANESE (MN): 0.30-0.9% (βελτίωση των κόκκων)

Βασικό υλικό:

Αλουμίνιο (AL): μεγαλύτερο ή ίσο με 92,5% (ισορροπία)

Ελεγχόμενες ακαθαρσίες:

Σίδηρος (Fe): Λιγότερο ή ίσο με 0,30% μέγιστο

Σιλικόν (SI): λιγότερο από ή ίσο με 0,50% μέγιστο

Ψευδάργυρος (zn): λιγότερο από ή ίσο με 0,25% μέγιστο

Titanium (Ti): λιγότερο από ή ίσο με 0,15% μέγιστο

Πρωτόκολλο σφυρηλάτησης ακριβείας:

Προθερμάτωση: 390-430 βαθμός κάτω από την ασπίδα αργού

Ισοθερμική σφυρηλάτηση: 350-400 βαθμός ± 10 βαθμοί

Αναλογία μείωσης: 5: 1 ελάχιστο

Έλεγχος ρυθμού καταπόνησης: 0.1-3 sec⁻⁻

Ευθυγράμμιση ροής κόκκων: Διαμήκη απόκλιση ± 5 βαθμών

Απαιτήσεις πατήστε: 12, 000-40, 000 Ton υδραυλική

Θερμική προετοιμασία μετά τη συντριβή: εξισορρόπηση στρες σε 250 βαθμούς /2 ώρες

Πιστοποιημένο στο NADCAP AC7102 για αεροδιαστημικές γυρίσματα με πλήρη ψηφιακή ιχνηλασιμότητα σύμφωνα με τα πρότυπα AS9100 .

2. Μηχανική απόδοση στην υπηρεσία αεροδιαστημικής

Ιδιοκτησία	Σφυρήλατο T6 Temper	Εξωθημένη βασική γραμμή	Αεροδιαστημικό πρότυπο
Τελική αντοχή εφελκυσμού	440-470 MPA	400-430 MPA	ASTM E8
Αντοχή απόδοσης (RP0.2)	290-330 MPA	260-290 MPA	ASTM E8
Επιμήκυνση (%)	10-15%	7-12%	ASTM E8
Καταγμένη σκληρότητα kic	38 MPA√m	32 MPA√m	ASTM E399
Αντοχή κόπωσης (10⁷)	145 MPa	120 MPa	ASTM E466
Δύναμη συμπίεσης	420 MPa	380 MPa	ASTM E9
Ρήξη στρες (100 ώρες/100 βαθμοί)	180 MPa	150 MPa	ASTM E139
Δύναμη που φέρει	620 MPa	570 MPa	ASTM E238

Η ανώτερη αναλογία ανισοτροπίας (L/T =0.85) παρέχει 18-22% υψηλότερη εγκάρσια αντοχή έναντι συμβατικών εξώθησης σε εφαρμογές πτέρυγας .

3. Θερμική επεξεργασία και μικροδομικός έλεγχος

Θεραπεία με αεροδιαστημική T6:

Θεραπεία διαλύματος: 495 βαθμοί ± 5 βαθμοί για 1-2 ώρες

Έλεγχος ατμόσφαιρας:<20ppm oxygen

Σβέση: διάλυμα πολυβινυλοπυρολιδόνης (40% CONC)

Quench rate: >170 βαθμοί /δευτερόλεπτο στο πυρήνα

Σταθεροποίηση: -55 βαθμός κρυογονική κράτηση/3hr

Γήρανση: 190 βαθμοί /12 ώρες + 160 βαθμός /10 ώρες γήρανση διπλής όψης

Μικροδομές χαρακτηριστικά:

Μέγεθος κόκκων: ASTM 8-9 (10-20 μm)

Δομή ίζημα: S '(al₂cumg) φάση κυρίαρχη

Ένταση υφής: 3.0-4.5 Τυχαία πολλαπλάσια

Πυκνότητα εξάρθρωσης: 8 × 10⁰/cm2

Διανομή φάσης:

Σωματίδια al₂cu: 0.3-0.8 μm

Σωματίδια al₂cumg: 20-50 nm

Ανακρυστάλλωση:<5%

4. Αεροδιαστημική ακρίβεια διαστάσεων

Παράμετρος	Τυποποιημένο εύρος	Κρίσιμη ανοχή πτήσης	Ειδικές διαμορφώσεις
Εξωτερική διάμετρο	20-450 mm	± 0,02% OD	Ελλειπτικές διατομές
Πάχος τοίχου	1.5-25 mm	± 3% WT	Μεταβλητοί τοίχοι πάχους
Μήκος	1-10 m	+0/-0.8 mm	Έως 15 μέτρα
Οβάλφλη	Λιγότερο από ή ίσο με 0,4%	Λιγότερο από ή ίσο με 0,15% για τους ενεργοποιητές	-
Ευθύτητα	0,5 mm/m	0,1 mm/m (υδραυλικές γραμμές)	-
Εκτοξευτή τοίχου	Λιγότερο από ή ίσο με 0,3% TIR	Λιγότερο από ή ίσο με 0,1% TIR (συστήματα καυσίμου)	-

Μέθοδοι παραγωγής αεροδιαστημικής:

Σφυρηλάτηση για στύση για τμήματα λεπτού τοιχώματος

Σχηματίζοντας ροή με άξονα

Ισοθερμική σφυρηλάτηση

Δακτύλιος κυλινδρική φλάντζα ενσωμάτωση

Υπερπλαστική διαμόρφωση για σύνθετα σχήματα

5. Περιβαλλοντική ανθεκτικότητα στις συνθήκες πτήσης

Περιβάλλο	Βαθμολογία απόδοσης	Μετρήσεις υποβάθμισης	Συστήματα μετριασμού
Υψόμετρο ποδηλασία	Εξοχος	<0.001% dimensional change	Παθητικοποίηση ανά AMS 2470
Υδραυλικό υγρό	Κατηγορία Α	Διάβρωση 0,05 mm/yr	Ηλεκτρολυτική οξείδωση στο πλάσμα
Εμβάπτιση καυσίμου αεριωθούμενου	Καλός	Αύξηση βάρους<0.5 mg/cm²/yr	Η ηλεκτρολυτική επένδυση
Θερμική ποδηλασία	Εξοχος	ΔCTE ταιριάζει με σύνθετα υλικά	Διαβαθμισμένα θερμικά εμπόδια
Συνθήκες άλατος	Καλός	Χρεωστική κόπωση<8%	Αντιμονοπωλιακές επικαλύψεις

Ενίσχυση επιφάνειας:

Ανδοδίωση χρωμικού οξέος: 8-15 μm πάχος

Θεραπεία Tiodize®: λιπαντικό στερεού φιλμ

HVOF WC -10 CO: 1200 HV50 Προστασία

Ερμητική σφράγιση: στρώματα Sio₂

6. μηχανική κατεργασία για εξαρτήματα αεροδιαστημικής

Λειτουργία	Προδιαγραφή εργαλείων	Παραμέτρους	Εφαρμογές αεροσκάφους
Ακρίβεια βαρετή	Καρβίδιο με διαμάντια	180-250 m/min, 0,05mm/rev	Κύλινδροι εργαλείων προσγείωσης
5- άξονα άξονα	Εργαλεία Sialn Nano-composite	500-700 m/min	Εξαρτήματα πτερυγίων
Διάτρηση με πυροβόλο όπλο	Καρβίδιο που τροφοδοτείται με ψυκτικό	30-50 m/min	Ράγες έγχυσης καυσίμου
Νήμα λείανσης	Τροχοί CBN	10-15 m/min	Νήματα στήριξης κινητήρα
Παίζω	Εργαλεία φόρμας PCD	80-120 m/min	Υδραυλικές θύρες πολλαπλής

Πλεονεκτήματα μηχανικής κατεργασίας:

Φινίρισμα επιφάνειας: ra 0.1-0.4 μm εφικτό

Βελτίωση Cryo-Machining:

Η ζωή του εργαλείου: +250%

Υπολειμματική τάση: προφίλ συμπιεστικού

Δυνατότητα EDM: Σταθερό με ηλεκτρόδια χαλκού-τουνού

Σταθερότητα διαστάσεων: ± 0,005mm/m μετά την κατεργασία

7. Αεροδιαστημική τεχνολογία

Παράμετροι συγκόλλησης ανακατέψτε:

Σχεδιασμός εργαλείων: WC-CO μετακινημένος ώμος

Περιστροφή: 600-900 rpm

Traverse: 80-200 mm/min

Δύναμη κάτω: 12-20 kn

Ποιότητα συγκόλλησης:

Αποδοτικότητα UTS: 95% γονικό μέταλλο

Απόδοση κόπωσης: υλικό βάσης 90%

Εναλλακτικές μεθόδους σύνδεσης:

Συγκόλληση δέσμης λέιζερ:

Ισχύς: 4-6 kw

Ταχύτητα: 2-5 m/min

Θωρακική θωράκιση: κουρτίνα αερίου ηλίου

Συγκόλληση συγκόλλησης:

Εποξειδικές φιλμ πολυϊμιδίου: 25 MPa διάτμηση σε 150 μοίρες

Προετοιμασία επιφάνειας: θεραπεία sol-gel

Μηχανική στερέωση:

Hi-Lite® Collars: 160- ksi shear δύναμη

Συστήματα κλειδώματος: ανθεκτικά σε κραδασμούς σε 2000Hz

8. Φυσικές ιδιότητες για συστήματα πτήσης

Ιδιοκτησία	Αξία	Αεροδιαστημική σημασία
Πυκνότητα	2.78 g/cm3	30% ελαφρύτερο από το τιτάνιο
CTE (20-150 βαθμός)	22,7 μm/m · βαθμός	Ταιριάζει με τα σύνθετα Carbon
Θερμική αγωγιμότητα	138 W/m·K	Απόδοση ψύξης των αεροηλεκτρονικών
Ηλεκτρική αντίσταση	44 nΩ·m	Η αποτελεσματικότητα της θωράκισης EMI
Ελαστικό μέτρο	73 ΣΔΣ	Βελτιστοποίηση πτέρυγας
Χωρητικότητα απόσβεσης	0.003	Εξασθένηση των κραδασμών
Μαγνητική ευαισθησία	0.72×10⁻⁶	Μη παρέμβαση με αισθητήρες
Κρυογονική σκληρότητα (-196 βαθμός)	42 MPA email	Συμβατότητα συστήματος LH2/LOX

9. Πιστοποίηση ποιότητας και αεροδιαστημική

Μη καταστροφική αξιολόγηση:

Σταδιακή συστοιχία UT: 15MHz ανιχνευτές (ανίχνευση 0,3mm ατέλειες)

Τομογραφία ακτίνων Χ: ανάλυση voxel 5μm

Ρεύμα ρεύματος: ανίχνευση ρωγμών 0,2mm

Θερμογραφική επιθεώρηση: ανάλυση υπόγειας επιφάνειας 2 μm

Υπολειμματική χαρτογράφηση τάσης: XRD με μέγεθος σημείου 10 μm

Δοκιμή πιστοποίησης:

Δοκιμή κόπωσης: ικανότητα κύκλου 10⁹

Δοκιμή ερπυσμού: 10, 000 HR/150 βαθμοί

SCC Threshold: >120 MPa ανά ASTM G47

Αντίσταση φλεγμονής: FAR 25.853 Συμμαχική

Outgassing:<1.0% TML, <0.1% CVCM per ESA ECSS

Εγκρίσεις της βιομηχανίας:

AS9100 Διαχείριση ποιότητας αεροδιαστημικής

NADCAP AC7117 NDE Ειδική διαδικασία

MIL-F -83142 Πιστοποίηση Forgings

EASA 21G Έγκριση παραγωγής

Συμμόρφωση με την εγγραφή ITAR

10. Αεροδιαστημικές εφαρμογές

Οι πρωτογενείς αεροδιαστημικές χρησιμοποιούν:

Σύνδεσμοι ροπής προσγείωσης

Άξονα ρότορα ελικόπτερο

Κύλινδροι υδραυλικού ενεργοποιητή

Δοχεία εκτόξευσης πυραύλων

Διαστημικά δομικά δρομολόγια

Περιβλήματα συμπιεστή κινητήρα jet

Πτερύγια πτερυγίων

Συνδέσεις ελέγχου πτήσης

Συσκευασία και χειρισμός:

Περιτύλιγμα φύλλου VCI με άζωτο

Δοχεία ελεγχόμενα από αποξηραμένα δοχεία

Μη σήμανση νάιλον χειρισμού

Πρωτόκολλα συναρμολόγησης καθαρού χώρου

AS6081 Προστασία πλαστών
