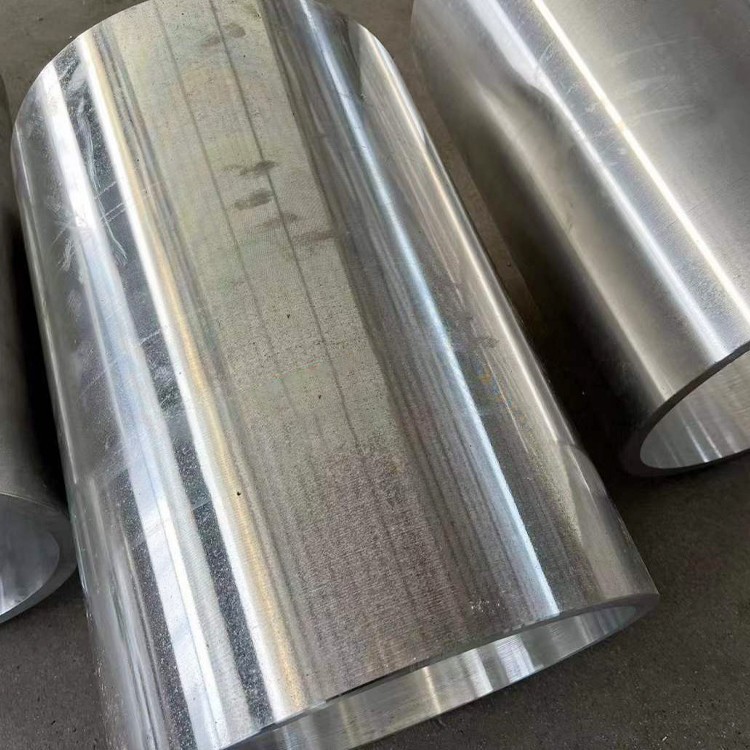

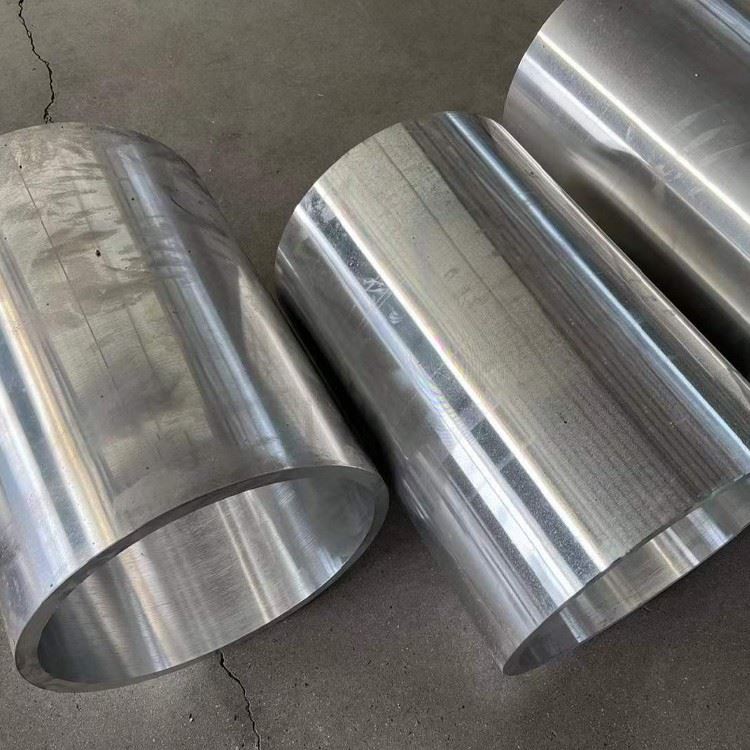

7050 σωλήνας αλουμινίου μεγάλης διαμέτρου

7050 Οι σωλήνες αλουμινίου μεγάλης διαμέτρου ανήκουν στην κατηγορία των υψηλής αντοχής, θερμικά θεραπευτικά κράματα . Τα χαρακτηριστικά τους είναι εξαιρετικά αντοχή, αντίσταση σε ξεφλουδιστικά μέρη και διάβρωση στρες . Αυτές οι αγωγοί χρησιμοποιούνται ευρέως στην κατασκευή των δομών των αεροσκαφών, όπως η μεσαία πυκνότητα, τα μέρη, τα μέρη και η απομάκρυνση των αεροσκαφών και η διάβρωση των αεροσκαφών, όπως τα μέτρια πλακίδια, τα μέρη και η διάβρωση των αεροσκαφών {4}. Συστηρία . Τα κράματα που χρησιμοποιούνται σε αυτά τα μέρη πρέπει να έχουν υψηλή αντίσταση στη διάβρωση, τη διάβρωση του στρες, τη σκληρότητα του θραύσματος και την αντίσταση στην κόπωση .

Αποστολή ερώτησής

1. Διαδικασία σύνθεσης υλικού και παραγωγής

7050 (AMS 4050m, ASTM B247) Οι σωλήνες μεγάλης διαμέτρου διαθέτουν σύστημα κράματος χαλκού-ψευδαργύρου-μνησούρι που βελτιστοποιούνται για δομικές εφαρμογές υψηλής αντοχής:

Χημεία κράματος:

Ψευδάργυρος (zn): 5.7-6.7% (πρωτεύουσα ενίσχυση)

Μαγνήσιο (mg): 1.9-2.6% (σκλήρυνση βροχοπτώσεων)

Χαλκός (Cu): 2.0-2.6% (Αντίσταση διάβρωσης τάσης)

Ιχνοστοιχεία:

Zirconium (zr): 0.08-0.15% (βελτίωση των κόκκων)

Σίδηρος (FE): Λιγότερο ή ίσο με 0,15% μέγιστο

Πυρίτιο (SI): λιγότερο από ή ίσο με 0,12% μέγιστο

Μαγγάνιο (MN): λιγότερο από ή ίσο με 0,10% μέγιστο

Προηγμένη διαδικασία παραγωγής:

PREASTING BILLET: 430-480 βαθμός (ατμόσφαιρα αργού)

Hot Extrusion: 315-410 βαθμός στο 100-350 MN Press Force

Μεγέθη ψυχρής κλήρωσης: 15-30% μείωση

Stretch Seadening: 1-3% Μόνιμη επιμήκυνση

Θερμική επεξεργασία: T7451/T7651 Ιδιωτική γήρανση

Βαθμονόμηση: 3- roll πλανητικό σύστημα μεγέθους

Τέλος επιφάνειας: Micro-Peening (0.5-1.2 μm RA)

Πιστοποιημένο σε AMS-QQ-A -200/11 και EN 754 Πρότυπα με πλήρη ιχνηλασμό ψηφιακού υλικού .

2. Μηχανικές ιδιότητες για βαρέες δομές

Ιδιοκτησία	T7451 Θερμοκρασία	T7651 Θερμοκρασία	Πρότυπο δοκιμής
Τελική αντοχή εφελκυσμού	510-550 MPA	530-570 MPA	ASTM E8
Αντοχή απόδοσης (RP0.2)	455-495 MPA	470-510 MPA	ASTM E8
Επιμήκυνση (%)	9-12%	7-10%	ASTM E8
Καταγμένη σκληρότητα kic	32 MPA√m	29 MPAGMM	ASTM E399
Απόδοση συμπίεσης	480-520 MPA	500-540 MPA	ASTM E9
Δύναμη διάτμησης	300-335 MPA	310-345 MPA	ASTM B565
Αντοχή κόπωσης (10⁷)	160-185 MPA	180-205 MPA	ASTM E466
Δύναμη που φέρει	840-890 MPA	860-910 MPA	ASTM E238

Διατηρεί μεγαλύτερη ή ίση με 90% μηχανικές ιδιότητες σε θερμοκρασίες από -55 βαθμό σε +125 βαθμό ανά ASTM E 21.

3. Θερμική επεξεργασία και μικροδομικός έλεγχος

Ακολουθία γήρανσης:

Θεραπεία διαλύματος: 477 βαθμοί ± 5 βαθμοί για 2-4 ώρες

Ελεγχόμενη απόσβεση: απόσβεση πολυμερούς στο 40-60 βαθμός /δευτερόλεπτο

Ανακούφιση στρες: 3% παραμόρφωση τέντωμα

Πρωτόκολλο γήρανσης:

T7451: 107 βαθμός /8 ώρες + 163 βαθμός /30hr

T7651: 121 βαθμός /6hr + 177 βαθμός /20hr

Μικροδομικά χαρακτηριστικά:

Μέγεθος κόκκων: ASTM 6-7 (25-40 μm)

Δομή ίζημα:

η '(mgzn₂) φάση: 10-30 nm

Διασποράς al₃zr: 5-15 nm

Πυκνότητα εξάρθρωσης: 4-6 × 10⁰/cm2

Δομή οριακής δομής: Διακριτή η-φάση

Ανακρυστάλλωση: λιγότερο από ή ίσο με 15%

Δείκτης υφής:<1.5 random multiples

4. Προδιαγραφές διαστάσεων για μεγάλους σωλήνες

Παράμετρος	Τυποποιημένο εύρος	Ανοχή ακριβείας	Ειδικές δυνατότητες
Εξωτερική διάμετρο	{0} mm	± 0,15% OD	Έως 2500 mm
Πάχος τοίχου	{0} mm	+10%/-5% wt	3-150 mm διαθέσιμο
Μήκος	3-20 m	+10 mm/-0 mm	Τμήματα έως 30 μέτρων
Οβάλφλη	Λιγότερο από ή ίσο με 0,8%	Λιγότερο από ή ίσο με 0,3% (κρίσιμο)	-
Ευθύτητα	1,0 mm/m	0,3 mm/m	-
Κάθετο	Λιγότερο από ή ίσο με 0,5 μοίρες	Λιγότερο από ή ίσο με 0,2 μοίρες	-
Ομοιομορφία τοίχου	±7%	±3%	-

Προηγμένες τεχνολογίες σχηματισμού:

Σχηματισμός περιστροφής για τελικές διαμορφώσεις

Ροή στροφή για μεταβολή πάχους

Εκρηκτική επέκταση για μεταβάσεις μεγέθους

Σφυρηλάτηση με άξονα για φλαντζάκια

Τοποθετημένη λύση Θερμική επεξεργασία

5. απόδοση περιβαλλοντικής ανθεκτικότητας

Κατάσταση	Βαθμολογία απόδοσης	Βασικές μετρήσεις	Μέθοδοι προστασίας
Έκθεση ψεκασμού αλατιού	Εξοχος	<0.002 mm/yr corrosion rate	Θεραπεία Alodine 1200
Διάβρωση διάβρωσης	Καλός	Threshold >150 MPa	T7451 Υπεράκτιες ιδιοσυγκρασίες
Γαλβανική διάβρωση	Μέτριος	<0.003 mm/yr when isolated	Απομόνωση από υαλοβάμβακα
Ατμοσφαιρική έκθεση	Εξοχος	0,0001 mm/yr αγροτικό περιβάλλον	Επικάλυψη μετατροπής χρωμικών
Υψηλή υγρασία	Καλός	Χωρίς σκασίματα μετά από 3000 ώρες	Ανοδίωση (τύπος II)

Επιλογές βελτίωσης επιφάνειας:

Σκληρή ανοδίωση (50-70 μm, 500-600 hv)

Ηλεκτρολυτική οξείδωση πλάσματος (PEO)

HVOF WC-Co Coating (1200-1400 HV)

Η ηλεκτρολυτική επιμετάλλωση (ENP)

Θερμικό αλουμίνιο ψεκασμού (TSA)

6. ιδιότητες μηχανής & κατασκευής

Λειτουργία	Υλικό εργαλείου	Συνιστώμενες παραμέτρους	Διαστάσεις ακρίβεια
Διάτρηση βαθιάς τρύπα	Καρβιδικό πυροβόλο	25-45 m/min, 0.05-0.12 mm/rev	± 0,05 mm
Άλεση	Καρβίδιο με επικάλυψη	250-400 m/min, 0.1-0.3 mm/δόντι	Ra 0.8-1.6 μm
Τρύπημα	Επικαλυμμένες βρύσες HSS-E	8-15 m/min, σπειροειδές σημείο	Ανοχή 6H
Ανιαρός	Μπαρ με CBN	150-250 m/min, 0,05 mm/rev	Βαθμολογία IT7
Τρεπάνιση	Cutters PCD	60-100 m/min	Εκτοξεύσεις τοίχου ± 0,1 mm

Πλεονεκτήματα της μηχανικής ικανότητας:

Σχηματισμός τσιπ: σύντομες μάρκες σπασίματος

Κατασκευασμένη τάση άκρων: χαμηλή (Κατηγορία Β ανά ISO 3685)

Απαιτήσεις δύναμης κοπής: 20-30% χαμηλότερη από τον χάλυβα

Έλεγχος υπολειμματικού στρες: Cryogenic Machining

Τυπικό φινίρισμα επιφάνειας: RA 0.4-1.6 μm εφικτό

7. Τεχνολογίες συγκόλλησης και συμμετοχής

Βέλτιστες διαδικασίες συγκόλλησης:

Μεταβλητό πόδι πολικότητας (VPPAW):

Τρέχουσα: 180-300 α

Ταχύτητα ταξιδιού: 100-250 mm/min

Πλήρωσης: ER7037 (al-zn-mg)

Συγκόλληση ανακατεύοντας τριβή:

Spindle Speed: 350-600 rpm

Traverse: 80-200 mm/min

Δύναμη κάτω: 12-20 kn

Εξειδικευμένα σχέδια κοινών:

Μηχανικές αρθρώσεις υψηλής αντοχής:

Κολάρα Swaged με 1:15

Μπους ταιριάζουν με παρεμβολές

Συστήματα συγκόλλησης:

Epoxy Novolac: 25 MPa σε 100 μοίρες

Μεθακρυλικό πολυουρεθάνης: 18 MPa

Αρθρώσεις διπλής συγκόλλησης:

Root gap: 0.8-1.5 mm

Γωνία αυλάκωσης: 60 βαθμοί ± 5 μοίρες

Back-Gouging: Πλήρης διείσδυση

8. Φυσικές ιδιότητες για δομικές εφαρμογές

Ιδιοκτησία	Αξία	Δομική σημασία
Πυκνότητα	2.83 g/cm3	60% εξοικονόμηση βάρους έναντι χάλυβα
Συγκριτικό του Young	71 ΣΔΣ	Αναλογία ακαμψίας προς βάρος
Ο λόγος του Poisson	0.33	Διανομή άγχους
CTE (20-150 βαθμός)	23,6 μm/m · βαθμός	Θερμική συμβατότητα
Θερμική αγωγιμότητα	130 W/m·K	Διαρροή θερμότητας
Ηλεκτρική αντίσταση	41.5 nΩ·m	Στατική απαλλαγή
Χωρητικότητα απόσβεσης	0.002	Μείωση των κραδασμών
Μαγνητική διαπερατότητα	1.00002	Προστασία EMI

9. δοκιμή & πιστοποίηση

Αυστηρά πρωτόκολλα δοκιμών:

Δοκιμές υπερήχων: 5-15 ανιχνευτές MHz, πρότυπα AWS D1.2

Ελέγξτε την τρέχουσα επιθεώρηση: 1-3% ευαισθησία

Υδροστατική δοκιμή: πίεση σχεδιασμού 1.5x

Σκλήρυνση κατάγματος: Πρωτόκολλο ESES TC24

Δοκιμή κόπωσης: 10⁷ κύκλοι ελάχιστοι

Ανάλυση υπολειμματικής πίεσης: Μέθοδος περίθλασης ακτίνων Χ

Περιεκτική πιστοποίηση:

Διαπίστευση NADCAP AC7108

Συστήματα ποιότητας ISO 9001/AS9100

PED 2014/68/ΕΕ Συμμόρφωση

Έγκριση τύπου DNV GL

Πιστοποίηση υλικού ABS

MIL-DTL -45225 Επιθεώρηση

10. Βιομηχανικές εφαρμογές

Πρωταρχικοί τομείς εφαρμογών:

Αεροδιαστημικά δομικά πλαίσια

Συστήματα σωλήνων εκτόξευσης πυραύλων

Βιομηχανικοί υδραυλικοί κύλινδροι

Σωλήνες έγχυσης αερίου ενεργειακού τομέα

Βαριά βραχίονα και όπλα μηχανημάτων

Θαλάσσιος άξονας προώθησης

Αποθήκευση αερίου υψηλής πίεσης

Δομικά συστατικά τηλεσκοπίου

Χειρισμός και αποθήκευση:

Επίστρωση VCI με πακέτα αποξηραμένων

Μη μεταλλικοί προστάτες τελικών

Ξύλινες σέλες σε ράφια αποθήκευσης

ΠΟΤΕ ΠΟΛΙΤΙΚΗ Πολιτική Επικοινωνίας Never Stack

Συστήματα μεταφοράς εμπορευματοκιβωτίων ISO
