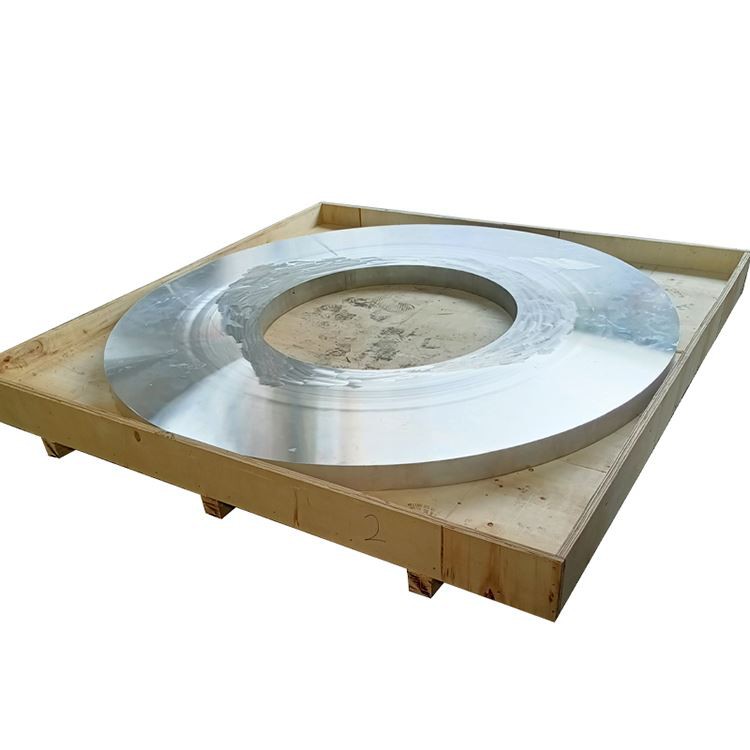

Πλαίσιο από αλουμίνιο πάχους με μεγάλη διάμετρο αλουμινίου

1.

Τα σφυρήλατα δακτυλίους από αλουμίνιο με παχύ τοίχωμα μεγάλης διαμέτρου είναι εξαιρετικά ζωτικά δομικά συστατικά σε σύγχρονες βιομηχανίες υψηλού επιπέδου, που χρησιμοποιούνται ευρέως σε εξοπλισμό και συστήματα μεγάλης κλίμακας που απαιτούν τα υψηλότερα επίπεδα φορτίου, την αντοχή στην κόπωση, την ανθεκτικότητα των θραύσματος, τη σταθερότητα διαστάσεων και την ελαφριά βαρύτητα. Σε σύγκριση με τα συνηθισμένα δαχτυλίδια κράματος αλουμινίου, τα χαρακτηριστικά της "παχιά τοιχώματος" και της "μεγάλης διαμέτρου" επιβάλλουν υψηλότερες και πιο σύνθετες απαιτήσεις στην επιλογή των υλικών, την τήξη και τη χύτευση, τις διαδικασίες σφυρηλάτησης και τον έλεγχο της θερμικής επεξεργασίας, εξασφαλίζοντας ότι η εσωτερική τους δομή είναι ομοιόμορφη, πυκνή, χωρίς ελάττωμα και ικανή να διατηρεί άριστες συνολικές μηχανικές ιδιότητες ακόμη και σε πυκνά τμήματα.

Κοινές βαθμοί κράματος αλουμινίου: Τα σφυρήλατα δαχτυλίδια με παχύ τοίχωμα μεγάλης διαμέτρου έχουν συγκεκριμένες απαιτήσεις για σκληρότητα κράματος και ευαισθησία στα αποτελέσματα πάχους.

Εξαιρετικά κράματα αντοχής (π.χ. 7050, 7075, 7049, 2024): Αυτά τα κράματα διατηρούν υψηλή αντοχή και καλή ανθεκτικότητα ακόμη και σε πυκνά τμήματα, με 7050 και 7049 να ευνοούνται ιδιαίτερα για τις εξαιρετικές ιδιότητες του πάχους τους και την αντοχή στη διάβρωση του στρες, που χρησιμοποιείται κυρίως στον εξοπλισμό αεροδιαστημικής, άμυνας και υψηλής πίεσης.

Υψηλή διάβρωση/κρυογονικά κράματα (π.χ. 5083, 5Α06): Στη θαλάσσια μηχανική, στις δεξαμενές κρυογονικής αποθήκευσης και στα μεγάλα δοχεία πίεσης, τα κράματα αυτά προτιμώνται λόγω της εξαιρετικής αντοχής τους στη διάβρωση, της κρυογονικής σκληρότητας και της συγκολλητικότητας.

Γενικά κράματα υψηλής αντοχής (π.χ. 6061, 6082): Χρησιμοποιείται για γενικές βιομηχανικές δομές που απαιτούν σχετικά υψηλή αντοχή, ενώ εξισορροπούν την καλή δυνατότητα μηχανικής και το κόστος.

Διαδικασία ασφάλισης σφυρηλάτησης για δακτυλίους με παχύ τοίχωμα μεγάλης διαμέτρου: Η παραγωγή δαχτυλιδιών αλουμινίου με πάχους μεγάλης διαμέτρου είναι ένα από τα πιο απαιτητικά καθήκοντα στη σφυρηλάτηση αλουμινίου. Η πολυπλοκότητα του ελέγχου της διαδικασίας έγκειται στην εξασφάλιση τουβασική ποιότητακαιομοιομορφία των ιδιοτήτωνσε σφυρήλατα πυκνά τμήματα:

Λιώστε και προετοιμασία:

Επιλέγονται τα υψηλότερα στοιχεία για το πρωτογενές αλουμίνιο και το κράμα για την καθαρότητα για να εξασφαλιστεί η ακριβής σύνθεση και τα εξαιρετικά χαμηλά επίπεδα ακαθαρσιών.

Η πιο προηγμένη τήξη, εξευγενισμός, φιλτράρισμα, απαγγελοποίηση (π.χ. SNIF, απαερώση κενού) και τεχνολογίες ηλεκτρομαγνητικής ανάδευσης χρησιμοποιούνται για την επίτευξη εξαιρετικά υψηλής καθαριότητας και χαμηλής περιεκτικότητας σε υδρογόνο στο τήγμα, κάτι που είναι ζωτικής σημασίας για τη διασφάλιση των συμπερασμάτων ή των πόρων μέσα σε παχύρρευστες ξεχασμένες.

Η εξαιρετικά μεγάλη διάμετρος και τα αντιβαλιάματα βάρους παράγονται χρησιμοποιώντας μεγάλα συστήματα χύτευσης άμεσης chill (DC). Η διαδικασία χύτευσης απαιτεί ακριβή έλεγχο των ρυθμών στερεοποίησης και των συνθηκών ψύξης για να επιτευχθεί μια ομοιόμορφη και λεπτή δομή, ελαχιστοποιώντας τον διαχωρισμό.

Θεραπεία ομογενοποίησης:

Τα γιγαντιαία πλινθώματα υποβάλλονται σε μεγάλη διάρκεια (συνήθως δεκάδες έως εκατοντάδες ώρες), πολλαπλών σταδίων, με ακρίβεια ελεγχόμενη με ανόπτηση ομογενοποίησης. Ο στόχος είναι να εξαλειφθούν οι σοβαρές μακροσκοπικές και χονδροειδείς δενδριτικές δομές, να εξασφαλιστεί ομοιόμορφη διάχυση των στοιχείων κράματος και να βελτιωθεί η ολκιμότητα του πλημμυρισμού για επακόλουθη σφυρηλάτηση μεγάλης κλίμακας, μειώνοντας τον κίνδυνο ρωγμών.

Προετοιμασία και επιθεώρηση μπιλιάρδου:

Η επιφάνεια του πλίνθου υφίσταται βαθύ καθαρισμό (βαρύ κλίση ή άλεση) για να απομακρυνθεί προσεκτικά πιθανά επιφανειακά ελαττώματα και επιφανειακά διαχωρισμό.

Πριν από τη σφυρηλάτηση, η πλούσια υπόθεση υφίσταται 100% ολοκληρωμένη επιθεώρηση υπερηχητικών υψηλής ανάλυσης. Για τα σφυρήλατα με το τοίχωμα, οι απαιτήσεις επιθεώρησης συνήθως πληρούν τα υψηλότερα πρότυπα αεροδιαστημικής (π.χ., AMS 2630 Class AA ή SAE ARP 1924 επίπεδο Α), εξασφαλίζοντας εσωτερικά μικροσκοπικά ελαττώματα.

Προθέρμανση: Η πλούσια ή η προ -μορφή θερμαίνεται ομοιόμορφα στο ακριβές εύρος θερμοκρασίας σφυρηλάτησης. Για τα τμήματα με τα πυκνά τοιχώματα, ο χρόνος προθέρμανσης είναι μεγαλύτερος για να εξασφαλιστεί ότι η θερμοκρασία του πυρήνα φτάνει σε ομοιόμορφη κατάσταση, εμποδίζοντας τις υπερβολικές διαφορές θερμοκρασίας μεταξύ της επιφάνειας και του πυρήνα που θα μπορούσαν να οδηγήσουν σε ρωγμές.

Σφυρηλάτηση ακολουθίας (βασική εστίαση στην παραμόρφωση του πάχους και τον έλεγχο ροής κόκκων):

Χρήση μεγάλου εξοπλισμού: Βαρύ υδραυλικές πιέσεις που υπερβαίνουν τις δέκα χιλιάδες τόνους (ακόμη και δεκάδες χιλιάδες τόνους) και οι υπερβολικά μεγάλες μηχανές δακτυλίου διαμέτρου είναι απαραίτητες για την εφαρμογή επαρκούς δύναμης παραμόρφωσης σε μαζικές, παχύρρευστες, εξασφαλίζοντας ότι ο πυρήνας υφίσταται επίσης πλήρη πλαστική παραμόρφωση.

Αναστάτωση και σχέδιο: Η πλούσια υποβάλλονται σε πολλαπλές κατευθύνσεις, πολλαπλές αναστατωμένες και σχεδίες στον υδραυλικό τύπο. Αυτό όχι μόνο σπάει τη δομή του AS, αλλά και εξασφαλίζει εμπεριστατωμένη σφυρηλάτηση του πυρήνα, εξαλείφοντας το εσωτερικό πορώδες και το μακροστόριο και σχηματίζοντας προκαταρκτική ροή κόκκων.

Διάτρηση: Μια προκαταρκτική δομή δομής σχηματίζεται με διάτρηση με μεγάλες μήτρες και mandrels. Αυτή η διαδικασία συμπιέζει περαιτέρω το υλικό, βελτιώνει τη μικροδομή και αρχίζει να καθοδηγεί τη ροή των κόκκων.

Σχηματισμός κύλισης δακτυλίου (βασική διαδικασία): Εκτελείται σε εξαιρετικά μεγάλες διαμέτρους διαμέτρου κατακόρυφου δακτυλίου. Ο κυλίνδρος δακτυλίου είναι ιδιαίτερα ζωτικής σημασίας για τους δακτυλίους με παχύ τοίχωμα, επειδή εφαρμόζει ταυτόχρονη ακτινική και αξονική συμπίεση στον προ-μορφοποιημένο δακτύλιο, εξασφαλίζοντας ότι οι κόκκοι σε όλο το πάχος του τοιχώματος υφίστανται επαρκή παραμόρφωση και βελτίωση και ότι η ροή των κόκκων είναι ευθυγραμμισμένη κατά μήκος της περιφέρειας του δακτυλίου. Αυτό είναι ζωτικής σημασίας για τη βελτίωση της περιφερειακής δύναμης, της ζωής κόπωσης και της αντοχής των δακτυλίων με παχύ τοίχο. Η διαδικασία κύλισης δακτυλίου συνήθως περιλαμβάνει πολλαπλά περάσματα για να εξασφαλιστεί ομοιόμορφη παραμόρφωση και να αποτρέψει τα κεντρικά ελαττώματα.

Ελάχιστη αναλογία μείωσης: Για τα πυκνά τοιχώματα, ο συνολικός λόγος μείωσης απαιτείται συνήθως να είναι σημαντικά υψηλότερος από ό, τι για τις συνήθεις σφυρηλάτηση, εξασφαλίζοντας πλήρη σφυρηλάτηση με πάχους, εξάλειψη όλων των δομών ως χυτού και σχηματισμού βελτιστοποιημένης, εκλεπτυσμένης ροής κόκκων.

Κατεργασία με θερμοκρασία:

Θεραπεία και σβέση λύσης: Κατά τη διάρκεια της θεραπείας διαλύματος των πυκνών τοιχώματος, είναι ζωτικής σημασίας να εξασφαλιστεί ομοιόμορφη θερμοκρασία σε ολόκληρο το τμήμα και επαρκής χρόνος εμβάπτισης. Η απόσβεση είναι η μεγαλύτερη πρόκληση, που απαιτεί ισχυρές δυνατότητες ψύξης (π.χ., σβήσιμο νερού υψηλής ταχύτητας, απόσβεση πολυμερούς) για να εξασφαλιστεί ότι ο πυρήνας του παχύ τοιχώ Οποιαδήποτε μη ομοιόμορφη ή ανεπαρκής απόσβεση θα επηρεάσει σοβαρά τις τελικές μηχανικές ιδιότητες.

Θεραπεία γήρανσης: Η τεχνητή γήρανση ενός σταδίου ή πολλαπλών σταδίων εκτελείται ανάλογα με τον βαθμό κράματος. Για τις πυκνές τοιχώματα σειρές 7xxx, οι θεραπείες υπερφόρτωσης T73/T74 χρησιμοποιούνται συνήθως για να θυσιάσουν μια μικρή ποσότητα αντοχής σε αντάλλαγμα για εξαιρετική αντίσταση στη διάβρωση διάβρωσης του στρες (SCC) και τη διάβρωση απολέπισης, διατηρώντας ταυτόχρονα υψηλή σκληρότητα.

Υπολειμματική ανακούφιση στρες: Οι υπολειπόμενες τάσεις σε σφυρήλατα με πάχια τοίχωμα μεγάλης διαμέτρου μετά από σβέση είναι εξαιρετικά υψηλές. Τα μέτρα ανακούφισης του στρες, όπως το τέντωμα (TXX51), η συμπίεση (TXX52) ή η δονητική γήρανση πρέπει να υιοθετηθούν για τη μείωση της παραμόρφωσης της μηχανικής κατεργασίας και τη βελτίωση της αντίστασης της SCC.

Τέλος και επιθεώρηση:

Η επακόλουθη ακριβής κατεργασία (τραχύ, ημι-φινίρισμα) εκτελείται για να απομακρυνθεί το στρώμα τάσης επιφάνειας και να εξασφαλιστεί η ακρίβεια διαστάσεων.

Τέλος, διεξάγονται οι πιο αυστηρές ολοκληρωμένες μη καταστρεπτικές δοκιμές και η μικροδομική ανάλυση για να εξασφαλιστεί ότι το προϊόν συμμορφώνεται πλήρως με τα υψηλότερα πρότυπα της βιομηχανίας και τις απαιτήσεις απόδοσης των πελατών.

Οι μηχανικές ιδιότητες των σφυρήλατων δακτυλίων από αλουμίνιο με παχύ τοίχωμα μεγάλης διαμέτρου είναι δείκτες πυρήνα της αξιοπιστίας τους. Χάρη στις ακριβείς διαδικασίες σφυρηλάτησης και θερμικής επεξεργασίας, διατηρούν εξαιρετικές συνολικές ιδιότητες ακόμη και σε παχιά τμήματα:

Τυπικό εύρος απόδοσης (ανάλογα με το κράμα και την ιδιοσυγκρασία):

Τελική αντοχή εφελκυσμού: 300 MPa - 600 MPA

Αντοχή απόδοσης ({0}}. 2%): 200 MPa - 550 MPA

Επιμήκυνση: 7% - 18%

Σκληρότητα: 80 hb - 180 hb

Αντοχή κόπωσης (κύκλοι 5 × 10⁷): 100 MPa - 200 MPA

Η σκληρότητα του θραύσματος (K1C): 25 MPa√m - 45 mpa√m (ανώτερο φαινόμενο πάχους σε σύγκριση με συγκρίσιμες πλάκες)

Ομοιομορφία ιδιοκτησίας:

Ένα προεξέχον χαρακτηριστικό των πυκνότητας μεγάλης διαμέτρου πυκνότητας τοιχώματα είναι η υψηλή ομοιομορφία των ιδιοτήτων τους σε ολόκληρο το τμήμα (από επιφάνεια στον πυρήνα), χάρη στις εξειδικευμένες διαδικασίες σφυρηλάτησης και τον έλεγχο της απόσβεσης. Η διακύμανση σκληρότητας πυρήνα προς επιφάνεια ελέγχεται τυπικά εντός 5 HB.

Η υπολειμματική τάση συνήθως ελαχιστοποιείται μέσω θεραπειών TXX51/TXX52 για να εξασφαλιστεί η σταθερότητα μηχανικής κατεργασίας και να βελτιωθεί η αντίσταση SCC.

Η μικροδομή των σφυρήλατων δακτυλίων από αλουμίνιο με πάχους με πάχους διαμέτρου είναι η θεμελιώδης εγγύηση για την εξαιρετική απόδοσή τους, με ιδιαίτερη έμφαση στην ομοιομορφία και την πυκνότητα των κόκκων και των κατακρημνίσεων σε πυκνά τμήματα.

Βασικά μικροδομικά χαρακτηριστικά:

Πλήρως πλαστογραφημένη δομή κόκκων και ροή κόκκων:

Πλήρης εξάλειψη των χονδροειδών κόκκων και δενδριτικού διαχωρισμού, σχηματίζοντας λεπτές, εξοργισμένες και/ή επιμήκη, ομοιόμορφες ανακρυσταλλοποιημένες κόκκους κατά μήκος της κατεύθυνσης παραμόρφωσης.

Ροή κόκκων: Κατά τη διάρκεια της πολλαπλής κατεύθυνσης σφυρηλάτησης και του δακτυλίου, οι μεταλλικοί κόκκοι είναι έντονα τεντωμένοι και σχηματίζουν μια συνεχή ινώδη δομή κατά μήκος της γεωμετρίας του δακτυλίου και των κύριων κατευθύνσεων στρες. Για τους δακτυλίους με παχύ τοίχωμα, αυτή η ροή κόκκων βελτιστοποιείται σε όλο το πάχος του τοιχώματος, εξασφαλίζοντας εξαιρετική περιφερειακή αντοχή, διάρκεια ζωής κόπωσης και σκληρότητα θραύσης, ενώ παράλληλα αναστέλλει τη διάδοση της ρωγμής κατά μήκος των ορίων των κόκκων.

Διασποράς: Οι λεπτές διασποράς που σχηματίζονται από τα μικρο-κράμα στοιχεία (π.χ. Zr, Cr, Mn) ασχολούνται αποτελεσματικά με τα όρια των κόκκων σε υψηλές θερμοκρασίες σφυρηλάτησης και θερμικής επεξεργασίας, αναστέλλοντας την υπερβολική ανάπτυξη και την ανακρυστάλλωση, διατηρώντας έτσι μια λεπτόκοκκο τετράγωνο.

Εξαιρετικά υψηλή πυκνότητα και εξάλειψη ελαττωμάτων:

Η τεράστια τριαξονική πίεση που εφαρμόζεται κατά τη διάρκεια της διαδικασίας σφυρηλάτησης κλείνει πλήρως τυχόν εσωτερικά ελαττώματα που μπορεί να προκύψουν κατά τη διάρκεια της χύτευσης, όπως μικρο-πορώδες, κοιλότητες συρρίκνωσης και πόρους αερίου, επιτυγχάνοντας σχεδόν θεωρητική πυκνότητα εσωτερικά και σημαντικά βελτιώνοντας την αξιοπιστία του υλικού.

Οι πρωτογενείς διαμεταλλικές ενώσεις και οι φάσεις ακαθαρσιών διασπώνται αποτελεσματικά και ομοιόμορφα διασκορπισμένες, μειώνοντας τις επιβλαβείς επιδράσεις τους.

Ομοιόμορφη κατανομή των φάσεων ενίσχυσης (ιζήματα):

Ο ακριβής έλεγχος της θεραπείας και της γήρανσης του διαλύματος εξασφαλίζει την ομοιόμορφη κατακρήμνιση και την κατανομή των φάσεων ενίσχυσης (π.χ. MGZN₂ σε σειρά 7xxx, Al₂cumg σε σειρά 2xxx) σε ολόκληρο το παχύ τμήμα, συμπεριλαμβανομένου του πυρήνα, επιτυγχάνοντας έτσι υψηλή ομοιομορφία των μηχανικών ιδιοτήτων σε ολόκληρη τη διατομή.

Η μορφολογία και η κατανομή των ορίων των ορίων των κόκκων ελέγχονται αυστηρά, ειδικά στη διαμόρφωση των υπερμεγέθων T73/T74, όπου σχηματίζονται οι χονδροειδείς και ασυνεχείς οριοθετημένες ιζήματα των κόκκων, μεγιστοποιώντας την αντίσταση στη διάσπαση της διάβρωσης του στρες και τη διάβρωση της απολέπισης.

Μεταλλουργική καθαριότητα:

Οι τεχνολογίες τήξης και χύτευσης αεροδιαστημικής εξασφαλίζουν εξαιρετικά χαμηλό περιεχόμενο μη μεταλλικής ένταξης, ικανοποιώντας τις πιο αυστηρές απαιτήσεις καθαριότητας, οι οποίες είναι ζωτικής σημασίας για τη βελτίωση της σκληρότητας και της ζωής κόπωσης.

Οι δακτύλιοι από αλουμίνιο με παχύ τοίχωμα μεγάλης διαμέτρου είναι συνήθως πολύ μεγάλοι σε μέγεθος, απαιτώντας εξειδικευμένο εξαιρετικά μεγάλο εξοπλισμό για την κατασκευή και την επιθεώρηση.

Δυνατότητα προσαρμογής:

Ως εξαιρετικά προσαρμοσμένα προϊόντα, μπορούν να σχεδιαστούν και να κατασκευαστούν εξ ολοκλήρου σύμφωνα με τα λεπτομερή μηχανικά σχέδια του πελάτη και τις απαιτήσεις απόδοσης, συμπεριλαμβανομένων των μη κυκλικών δακτυλίων, των κωνικών δακτυλίων και των πολύπλοκων δαχτυλιδιών με φλάντζες ή αυλακώσεις.

Τυπικά προσφέρεται σε τραχιά κατεργασμένα ή ημι-φινιρίσματα επεξεργασμένων συνθηκών για να εξασφαλιστεί η ευκολία και η ακρίβεια για την επακόλουθη κατεργασία των πελατών και η απομάκρυνση του στρώματος επιφανειακής τάσης.

Η θερμική επεξεργασία των σφυρήλατων δακτυλίων από αλουμίνιο με πάχους τοιχώματα μεγάλης διαμέτρου είναι ζωτικής σημασίας για την επίτευξη της απόδοσής τους, με αυστηρές προδιαγραφές για διαφορετικούς βαθμούς κράματος και απαιτήσεις εφαρμογής.

Καθοδήγηση επιλογής ψυχραιμίας:

Για τα πυκνά τοιχώματα, δώστε ιδιαίτερη προσοχή:

Σειρά 7xxx: Οι T73, T74 και T79 προτιμώνται. Αυτές οι θερμοκρασίες, μέσω ακριβούς υπερκατανάλωσης, ενισχύουν σημαντικά την αντίσταση στη διάβρωση της διάβρωσης του στρες (SCC) και τη διάβρωση της απολέπισης διατηρώντας παράλληλα υψηλή αντοχή και παρουσιάζουν εξαιρετική σκληρότητα κατάγματος σε παχιά τμήματα. Το T6 Temper γενικά δεν συνιστάται για εφαρμογές ευαίσθητων σε παχύ τοίχωμα ή SCC.

Σειρά 5XXX: Οι θερμοκρασίες H116 και H321 είναι βέλτιστες επιλογές. Παρέχουν υψηλή αντοχή στη διάβρωση με καλή δύναμη και σκληρότητα μέσω της σκλήρυνσης και της σταθεροποίησης των στελεχών και της σταθεροποίησης, ιδιαίτερα κατάλληλη για θαλάσσια και κρυογονικά περιβάλλοντα.

Υπολειμματική ανακούφιση στρες: Για όλες τις σφυρήλατο πυκνού τοιχώματος, οι θεραπείες ανακούφισης του στρες, όπως το τέντωμα (TXX51) ή η συμπίεση (TXX52) χρησιμοποιούνται τυπικά για να μειωθούν σημαντικά το υπολειμματικό στρες, να ελαχιστοποιήσετε την επακόλουθη παραμόρφωση της κατεργασίας και να βελτιώσετε την αντίσταση SCC.

Η κατεργασία των δακτυλίων αλουμινίου με πάχους με πυκνότητα διαμέτρου είναι μια δύσκολη διαδικασία, η οποία απαιτεί εξαιρετικά υψηλής ισχύος και υψηλής ποιότητας εργαλειομηχανές, καθώς και στρατηγικές κατεργασίας προσαρμοσμένες για τα χαρακτηριστικά του μεγέθους και του στρες.

Καθοδήγηση κατασκευής:

Εργαλεία υψηλής ισχύος και υψηλής ακαμψίας: Η μηχανική κατεργασία με πάχους τοίχωμα μεγάλης διαμέτρου απαιτεί εξαιρετικά υψηλή ισχύ ατράκτου και μια άκαμπτη δομή εργαλείου εργαλείων για να αντέξει σημαντικές δυνάμεις κοπής και δονήσεις.

Υπολειμματική διαχείριση στρες: Λόγω των υψηλών υπολειμματικών καταπονήσεων σε πυκνές τοιχώματα, πρέπει να υιοθετηθούν στρατηγικές όπως η πολυμετρική κατεργασία, η εξισορρόπηση των δυνάμεων κοπής και η ενδεχομένως πολλαπλών σταδίων.

Εργαλεία και ψύξη: Χρησιμοποιήστε τα εργαλεία καρβιδίου ή ανθεκτικών σε αιχμηρά και φορέματα, σε συνδυασμό με ψυκτικό ψυκτικό υψηλής πίεσης για να εκκενώσετε αποτελεσματικά τα τσιπ, να μειώσετε τη θερμοκρασία της ζώνης κοπής και να επεκτείνετε τη διάρκεια ζωής του εργαλείου.

Έλεγχος παραμόρφωσης κατεργασίας: Ο ακριβής προγραμματισμός της διαδρομής κατεργασίας, οι λογικές παραμέτρους κοπής και τα αποτελεσματικά σχήματα σύσφιξης είναι ζωτικής σημασίας για τον έλεγχο της παραμόρφωσης της κατεργασίας.

Επιφανειακή ποιότητα: Οι επιφάνειες υψηλής ακρίβειας και χαμηλής τραχύτητας μπορούν να επιτευχθούν μέσω του φινιρίσματος, μειώνοντας την ανάγκη για επακόλουθη λείανση και στίλβωση.

Η εφαρμογή δακτυλίων από αλουμίνιο με παχύ τοίχο μεγάλης διαμέτρου σε απαιτητικά περιβάλλοντα τοποθετεί υψηλότερες απαιτήσεις στην αντίσταση στη διάβρωση, ειδικά όσον αφορά την εσωτερική συμπεριφορά διάβρωσης σε παχιά τμήματα.

Συστήματα προστασίας:

Επιλογή κράματος και ιδιοσυγκρασίας: Επιλέξτε βαθμούς κράματος και θερμική επεξεργασία που βελτιστοποιούνται για συγκεκριμένα διαβρωτικά περιβάλλοντα από το στάδιο σχεδιασμού, π.χ., 5xxx σειρά H116/H321 για θαλάσσια περιβάλλοντα ή 7xxx σειρά T73/T74/T79 για υψηλή ισχύ με υψηλή αντοχή SCC/απολέπισης.

Επιφανειακή επεξεργασία:

Ανοδιωτικός: Για δακτυλίους με παχύ τοίχωμα μεγάλης διαμέτρου, εφαρμόζεται συνήθως η ανθεκτικότητα τύπου II (θειικού τύπου II) ή τύπου III (σκληρή) ανοδική, παρέχοντας ένα παχύ, ανθεκτικό στη φθορά και εξαιρετικά ανθεκτική στη διάβρωση μεμβράνη.

Χημικές επικαλύψεις μετατροπής: Σερβίρετε ως εξαιρετικούς εκκινητές για βαφή ή συγκολλητικά, παρέχοντας βασική προστασία και προσκόλληση στη διάβρωση.

Συστήματα ζωγραφικής/επικάλυψης υψηλής απόδοσης: Τα συστήματα εποξειδικής εκμετάλλευσης πολλαπλών επιπέδων + πολυουρεθάνης πολυουρεθάνης χρησιμοποιούνται για τα πιο σοβαρά θαλάσσια, βιομηχανικά και στρατιωτικά περιβάλλοντα. Οι ειδικές επικαλύψεις (π.χ. κεραμικές επικαλύψεις) μπορούν να χρησιμοποιηθούν για συγκεκριμένες λειτουργίες.

Σχεδιασμός και κατασκευή: Αποφύγετε τις παγίδες νερού, τις ρωγμές και τη γαλβανική διάβρωση που προκαλείται από την επαφή με ανόμοια μέταλλα. Εφαρμόστε μονωτική απομόνωση ή καθοδική προστασία όταν είναι απαραίτητο.

Οι φυσικές ιδιότητες των σφυρήλατων δακτυλίων από αλουμίνιο με παχύ τοίχωμα μεγάλης διαμέτρου είναι κρίσιμες για το σχεδιασμό μεγάλων δομών.

Σχεδιασμός:

Ακραία ελαφριά και διαρθρωτική απόδοση: Αξιοποιώντας τη χαμηλή πυκνότητα των κραμάτων αλουμινίου και την υψηλή αντοχή των σφυρήλατων για να επιτευχθεί η μέγιστη μείωση του βάρους σε δομές με πάχους με πάχους διαμέτρου, η οποία είναι κρίσιμη για την ενίσχυση της απόδοσης των αεροδιαστημικών οχημάτων, των πλοίων υψηλής ταχύτητας και των σιδηροδρομικών μεταφορών.

Μεταφορά φορτίου και συγκέντρωση στρες: Η βελτιστοποιημένη ροή κόκκων και η πυκνή μικροδομή που παρέχεται από τη σφυρηλάτηση συμβάλλουν στην αποτελεσματικότερη μεταφορά φορτίου, τη μειωμένη συγκέντρωση του στρες και τη βελτιωμένη διάρκεια ζωής της κόπωσης.

Σχεδιασμός ανοχής βλάβης: Η υψηλή σκληρότητα κατάγματος επιτρέπει στα εξαρτήματα να αντέχουν στα φορτία σχεδιασμού ακόμη και με μικρά ελαττώματα, αυξάνοντας το περιθώριο διαρθρωτικής ασφάλειας.

Σύνθετο περιβάλλον προσαρμοστικότητα: Επιλέγοντας το καταλληλότερο κράμα και θερμική θερμοκρασία με βάση παράγοντες όπως το διαβρωτικό περιβάλλον, το εύρος θερμοκρασιών, οι κραδασμούς και τα φορτία κρούσης.

Διασυνδέσεις κατεργασίας και συναρμολόγησης: Απαιτεί ακριβή μηχανική κατεργασία και αυστηρό έλεγχο ανοχής για να εξασφαλιστεί τέλεια εφαρμογή με παρακείμενα εξαρτήματα.

Η διασφάλιση ποιότητας και οι δοκιμές για σφυρήλατα δακτυλίους από αλουμίνιο με πάχους μεγάλης διαμέτρου είναι τα πιο κρίσιμα βήματα πριν από την παράδοση, με ιδιαίτερη έμφαση στη μη καταστρεπτική δοκιμή εσωτερικής ποιότητας.

Τυπικές διαδικασίες δοκιμών:

Πρώτη ύλη πλήρους ιχνηλασιμότητας: Από το ingot έως το τελικό προϊόν, όλες οι παρτίδες παραγωγής, οι παραμέτρους της διαδικασίας και τα αποτελέσματα των δοκιμών είναι ανιχνεύσιμα.

Ανάλυση χημικής σύνθεσης: Χρησιμοποιώντας φασματομετρία οπτικής εκπομπής, ανάλυση φθορισμού ακτίνων Χ κ.λπ., για να εξασφαλιστεί όλα τα σημαντικά στοιχεία και τα περιεχόμενα ακαθαρσιών συμμορφώνονται με τα πρότυπα, με εξαιρετικά αυστηρό έλεγχο ανοχής για βασικά στοιχεία (π.χ. Zn, Mg, Cu, Zr).

Ελέγχου ποιότητας και ποιότητας λιώματος και ingot: Ανίχνευση περιεχομένου υδρογόνου σε απευθείας σύνδεση, αξιολόγηση συμπερίληψης (με μέθοδοι όπως το SEP 1920/1940 ή DDA-P9TF40), επιθεώρηση Macrosegregation, αξιολόγηση μεγέθους κόκκων.

Παρακολούθηση της διαδικασίας σφυρηλάτησης: Καταγραφή και παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας, της πίεσης, της παραμόρφωσης και του ποσοστού παραμόρφωσης για την εξασφάλιση διεξοδικής σφυρηλάτησης.

Παρακολούθηση διαδικασίας θερμότητας: Η ομοιομορφία θερμοκρασίας του κλιβάνου (συνήθως πληρούν τις AMS 2750E κλάση 1 ή 2), τη θερμοκρασία και το χρόνο λύσης, το ρυθμό σβέσης, την καμπύλη γήρανσης κλπ., Εξασφαλισμένη από εκτεταμένα θερμοστοιχεία και συστήματα καταγραφής δεδομένων.

Επιθεώρηση διαστάσεων και γεωμετρικής ακρίβειας: Περιεκτική επιθεώρηση εξωτερικών και εσωτερικών διαμέτρων, πάχους τοίχου, ύψους, επιπεδότητας, ομόκεντρου, στρογγυλότητας και όλων των άλλων κρίσιμων διαστάσεων και γεωμετρικών ανοχών χρησιμοποιώντας μηχανήματα μέτρησης συντονισμού υψηλής ακρίβειας (CMMS) ή συστήματα σάρωσης λέιζερ.

Δοκιμή μηχανικής ιδιοκτησίας:

Δειγματοληψία: Για τα πυκνά τοιχώματα, η θέση και η ποσότητα του δείγματος είναι κρίσιμες. Τα δείγματα συνήθως πρέπει να ληφθούν από τις εσωτερικές, μεσαίες και εξωτερικές διαμέτρους του δακτυλίου και σε διαφορετικά βάθη πάχους/τοίχου και δοκιμασμένα σε πολλαπλές κατευθύνσεις (ακτινικές, περιφερειακές/εφαπτόμενες και αξονικές) για να αξιολογηθούν με πλήρη αξιολόγηση της ομοιομορφίας και της ανισοτροπίας.

Δοκιμές: Τελική αντοχή σε εφελκυσμό, αντοχή απόδοσης, επιμήκυνση, μείωση της περιοχής, σκληρότητα, αντοχή σε κρούση, δύναμη κόπωσης, ρυθμό ανάπτυξης ρωγμών κόπωσης (DA/DN), αντοχή κατάγματος (K1C).

Ειδικές δοκιμές: Δοκιμές ρωγμών διάβρωσης τάσης (SCC) (π.χ. δακτύλιος C, SSRT, δοκιμές φορτωμένης δέσμης, ειδικά για τη σειρά 7xxx T73/T74/T79), τη διάβρωση απολέπισης (EXCO, ASTM G34).

Μη καταστροφικές δοκιμές (NDT):

Υπερηχητική δοκιμή: 100% πλήρους όγκου, πολυ-γωνίας, υψηλής ευαισθησίας υπερηχητική επιθεώρηση ολόκληρου του δακτυλίου. Για τα μέρη με τα πυκνά τοιχώματα, αυτή είναι η πιο κρίσιμη μέθοδος για την ανίχνευση μικρών εσωτερικών εγκλεισμάτων, πορώδους, ρωγμών, ελαττωμάτων οριακών κόκκων και ενδοκοκκονικής διάβρωσης, που απαιτούν συμμόρφωση με τα υψηλότερα πρότυπα αεροδιαστημικής (π.χ. AMS 2630 Class AA).

Δοκιμή διείσδυσης: Ανιχνεύει επιφανειακά ελαττώματα σε όλες τις κατεργασμένες επιφάνειες.

Έντονη δοκιμή ρεύματος: Ανιχνεύει ελαττώματα επιφάνειας και κοντά στην επιφάνεια, όπως μικρο-κρούσεις και μη ομοιομορφία σκληρότητας.

Ακτινογραφικές δοκιμές (προαιρετικά): Για επανεμφάνιση εσωτερικών ελαττωμάτων σε συγκεκριμένους κρίσιμους τομείς ή συμπληρωματική επαλήθευση.

Μικροδομική ανάλυση: Μεταλογραφική εξέταση για την αξιολόγηση του μεγέθους των κόκκων, της συνέχειας της ροής των κόκκων, του βαθμού ανακρυστάλλωσης, της μορφολογίας και της διανομής των κόκκων, της οριακής δομής των κόκκων, των τύπων ελαττωμάτων και των μεγεθών κλπ., Για να εξασφαλιστεί η συμμόρφωση με τα μεταλλουργικά πρότυπα.

Μέτρηση τραχύτητας επιφάνειας.

Πρότυπα και πιστοποιήσεις:

Συμμορφώνεται με τα πιο αυστηρά διεθνή και βιομηχανικά πρότυπα, όπως η AMS (προδιαγραφές αεροδιαστημικής υλικού), ASTM B247, ISO, EN, GB/T, κλπ.

Πιστοποιήσεις συστήματος διαχείρισης ποιότητας: ISO 9001, AS9100 (αεροδιαστημική), NADCAP (ειδικές διαδικασίες, όπως θερμική επεξεργασία, NDT).

Παρέχονται ολοκληρωμένες αναφορές δοκιμών EN 10204 Τύπος 3.1 ή 3.2 και μπορούν να διευθετηθούν η ανεξάρτητη πιστοποίηση τρίτου μέρους κατόπιν αιτήματος πελάτη.

Οι δακτύλιοι από αλουμίνιο με παχύ τοίχωμα μεγάλης διαμέτρου είναι το προτιμώμενο υλικό σε ακραία και κρίσιμα πεδία εφαρμογής λόγω της απαράμιλλης ολοκληρωμένης απόδοσης και αξιοπιστίας τους.

Πρωτογενείς περιοχές εφαρμογής:

Αεροδιαστημική:

Περιβλήματα κινητήρα αεροσκαφών: Όπως περιπτώσεις ανεμιστήρων, περιπτώσεις συμπιεστή, περιπτώσεις στροβίλων, που φέρουν υψηλές θερμοκρασίες, περιστροφή υψηλής ταχύτητας και υψηλή πίεση.

Μεγάλοι δομικοί δακτύλιοι προσγείωσης: Υπόκειται σε μαζικές επιπτώσεις και φορτία κόπωσης.

Δομές πυραύλων και πυραύλων: Δαχτυλίδια σύνδεσης μεταξύ των χώρων, πλαίσια ώθησης κινητήρα, δακτύλιοι καθοδήγησης, απαιτώντας τελική αντοχή και ελαφριά.

Διαστημικός σταθμός και δορυφορικές κρίσιμες δομές: Δακτυλίοι φορτίου, δακτυλίοι μηχανισμού σύνδεσης.

Ενεργειακή βιομηχανία:

Συστατικά πυρηνικού σταθμού ηλεκτροπαραγωγής: Δαχτυλίδια σύνδεσης συγκράτησης, κύριες φλάντζες δοχείου πίεσης, απαιτώντας εξαιρετικά υψηλή αξιοπιστία και αντοχή στη διάβρωση.

Κύριες φλάντζες άξονα και δακτυλίους σύνδεσης πύργου: Υπόκειται σε τεράστια φορτία ανέμου και φορτία κόπωσης.

Μεγάλα δοχεία πίεσης και φλάντζες δεξαμενής αποθήκευσης: Για χημική, πετροχημική, ΥΦΑ (ΥΦΑ (υγροποιημένο φυσικό αέριο) αποθήκευση και μεταφορά, που απαιτεί ικανότητα φέρευσης υψηλής πίεσης και κρυογονική σκληρότητα.

Δαχτυλίδια δεξαμενής καυσίμου υψηλής πίεσης Υψηλής πίεσης: Εξαιρετικά απαιτητικές απαιτήσεις για την αντίσταση στην καταπολέμηση του υδρογόνου και τη ζωή κόπωσης.

Θαλάσσια μηχανική:

Δαχτυλίδια σύνδεσης με βαθύ-θάλασσα δακτυλίους: Υπόκειται σε εξαιρετικά υψηλή εξωτερική πίεση νερού.

Κρίσιμα δαχτυλίδια υποστήριξης για πλατφόρμες γεώτρησης υπεράκτιων: Απαιτώντας εξαιρετική αντοχή στη διάβρωση του θαλασσινού νερού και την ικανότητα φόρτωσης.

Μεγάλοι δομικοί δακτύλιοι: Όπως οι δομές των μεταφορέων αεροσκαφών που συλλαμβάνουν τις δομές των εργαλείων, τα εξαρτήματα μεταφοράς μεταφορέα αεροσκαφών.

Στρατιωτικός τομέας:

Μεγάλα πυροβόλα όπλα και αγώνες πυργίσκου: Αντέχει μαζική ανάκρουση και αντίκτυπο.

Κρίσιμοι δακτύλιοι φορτίου για βαριά θωρακισμένα οχήματα.

Δαχτυλίδια σωλήνα εκτόξευσης πυραύλων.

Βαριά μηχανήματα υψηλής ποιότητας:

Μεγάλες φυλές ρουλεμάν: Όπως για τα κύρια ρουλεμάν της μηχανής της σήραγγας.

Μεγάλα κενά εργαλεία, γρανάζια δακτυλίου.

Πλεονεκτήματα σχεδιασμού:

Τελική αναλογία αντοχής προς βάρος: Συνάντηση ή ακόμα και υπερβλή των απαιτήσεων αντοχής του χάλυβα, επιτυγχάνοντας τη σημαντική μείωση του βάρους, η οποία είναι ζωτικής σημασίας για τη βελτίωση της αποδοτικότητας των μεταφορών και τη μείωση της κατανάλωσης ενέργειας.

Αδιάκριτη αξιοπιστία και ασφάλεια: Η διαδικασία σφυρηλάτησης εξαλείφει πλήρως τα ελαττώματα χύτευσης, σε συνδυασμό με τον αυστηρό έλεγχο ποιότητας και το NDT, εξασφαλίζοντας τη μακροπρόθεσμη ασφάλεια των εξαρτημάτων κάτω από τα πιο σοβαρά φορτία και περιβάλλοντα.

Εξαιρετική ανοχή βλάβης: Υψηλή σκληρότητα και αντίσταση στην διάδοση ρωγμών κόπωσης επιτρέπουν στα εξαρτήματα να λειτουργούν με ασφάλεια για μια περίοδο ακόμη και με μικρά ελαττώματα, παρέχοντας πολύτιμα περιθώρια ασφαλείας.

Ανώτερη περιβαλλοντική προσαρμοστικότητα: Ειδικά τα κράματα βελτιστοποιημένα για κρυογονικά (π.χ., ΥΦΑ) και εξαιρετικά διαβρωτικά (π.χ. θαλάσσια) περιβάλλοντα, που παρουσιάζουν επιδόσεις χωρίς χάλυβα.

Σταθερότητα διαστάσεων: Μέσω της υπολειμματικής ανακούφισης του στρες, εξασφαλίζει μεγάλη ακρίβεια των μεγάλων δαχτυλιδιών κατά τη διάρκεια της ακριβούς μηχανικής μηχανής και της μακροπρόθεσμης υπηρεσίας.

Περιορισμοί και προκλήσεις σχεδιασμού:

Εξαιρετικά υψηλό κόστος: Απαιτεί εξοπλισμό γιγαντιαίας σφυρηλάτησης, σύνθετος έλεγχος διαδικασιών, ακριβές πρώτες ύλες και αυστηρή επιθεώρηση ποιότητας, οδηγώντας σε σημαντικά υψηλότερο αρχικό κόστος από ό, τι άλλα υλικά και διαδικασίες παραγωγής.

Μακρύς κύκλος παραγωγής: Συμπληρωματικές διαδικασίες σφυρηλάτησης και θερμικής επεξεργασίας και οι μακρές διαδικασίες επιθεώρησης οδηγούν σε εκτεταμένους κύκλους παραγωγής.

Δυσκολία κατεργασίας: Τα κράματα υψηλής αντοχής έχουν υψηλές δυνάμεις κοπής και είναι επιρρεπείς σε υπολειμματικές τάσεις, επιβάλλοντας εξαιρετικά υψηλές απαιτήσεις στην ισχύ του μηχανικού, την ακαμψία και τις στρατηγικές κατεργασίας.

Συγκολλητικότητα: Τα περισσότερα κράματα αλουμινίου εξαιρετικά υψηλής αντοχής (ειδικά σειρές 7xxx) έχουν κακή συμβατική συγκόλληση σύντηξης, περιορίζοντας τις μεθόδους σύνδεσης. Απαιτούνται συχνά μηχανικές τεχνικές σύνδεσης ή στερεάς κατάστασης (π.χ. FSW).

Απόδοση υψηλής θερμοκρασίας: Τα κράματα αλουμινίου γενικά δεν αντέχουν σε υψηλές θερμοκρασίες καλά. Οι μακροπρόθεσμες θερμοκρασίες λειτουργίας περιορίζονται σε κάτω 120-150, πάνω από το οποίο οι μηχανικές ιδιότητες θα υποβαθμιστούν σημαντικά.

Οικονομικές και βιωσιμότητες:

Συνολική αξία κύκλου ζωής: Παρά τις υψηλές αρχικές επενδύσεις, οι εξαιρετικά υψηλές επιδόσεις τους, η εξαιρετικά μεγάλη διάρκεια ζωής και η μείωση του βάρους που οδηγούν σε εξοικονόμηση κόστους λειτουργίας σε κρίσιμες εφαρμογές παρέχουν σημαντικά οικονομικά πλεονεκτήματα σε ολόκληρο τον κύκλο ζωής του προϊόντος.

Αποδοτικότητα πόρων: Η σφυρηλάτηση, ως διαδικασία σχήματος κοντά στο δίχτυ, μειώνει αποτελεσματικά τα απόβλητα πρώτων υλών. Η υψηλή ανακύκλωση του αλουμινίου ευθυγραμμίζεται επίσης με τις αρχές της κυκλικής οικονομίας.

Περιβαλλοντικά οφέλη: Η ελαφριά βαρύτητα του προϊόντος οδηγεί άμεσα σε μειωμένη κατανάλωση ενέργειας και εκπομπές άνθρακα, συμβάλλοντας θετικά στην προστασία του περιβάλλοντος.
